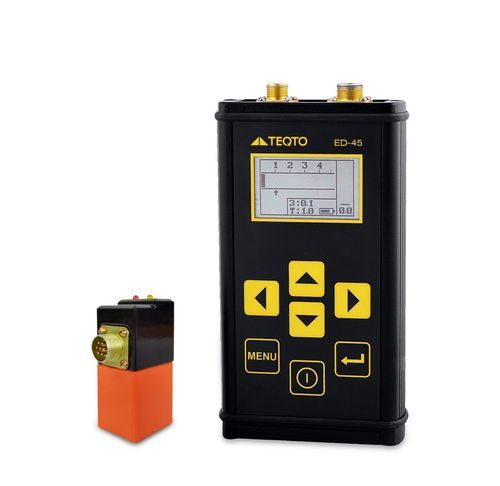

渦電流欠陥検出器 ED-45

磁気金属構造用非破壊試験

ED-45は、亀裂の検出とその深さの測定を目的とした携帯型機器であり、特に腐食層や保護コーティングの下にあるフェロ磁性金属構造内の応力腐食亀裂を特定するのに効果的です。 この欠陥検出器は、腐食損傷の深さと保護コーティングの厚さの測定を容易にし、欠陥検出のために磁気および渦電流法を組み合わせています。このユニークな機能により、ユーザーは粗い腐食した表面を持つ製品を検査し、追加の再調整を必要とせずに絶縁コーティングのさまざまな厚さを通して測定することができます。 - パイプとパイプライン - 石油およびガスパイプライン - 容器および圧力容器 - エネルギー生産オブジェクト - 構造的詳細、機械、およびメカニズム 操作上の利点: - 応力腐食亀裂の同時識別と深さの測定、および絶縁コーティングの厚さ、または腐食の測定。 - 腐食亀裂を検出するための絶縁コーティングの厚さの継続的な監視。 - リアルタイムでの読み取りの調整。 - 最小検出可能な亀裂の深さと絶縁コーティングの厚さのための調整可能なしきい値単位。 - 直感的なインターフェース。 構造上の利点: - 追加の交換可能なセンサーを使用する能力。 - 厳しいフィールド条件での信頼性のある性能のための電子ユニットの金属製ハウジング。 - 耐摩耗性ジルコニウムセラミック接触面を持つセンサー。 - スピーカーまたはヘッドフォンを介した照明および音声信号による欠陥検出の信号化。 使用: 渦電流探傷器ED-45は、産業およびフィールド条件の両方での使用を目的としており、追加の調整を必要とせずに使用できます: - 粗いおよび腐食した表面（例：中古パイプ、構造部品、メカニズム）； - 湿ったおよび汚れた表面； - 絶縁コーティングの厚さが変化する表面。 操作モード: 測定モード | パラメータ 応力腐食亀裂の検索、深さの同時検出と絶縁コーティングの厚さの監視 | 絶縁コーティングの厚さが0から4 mmの場合 応力腐食亀裂の検索 | 絶縁コーティングの厚さが最大10 mmの場合 技術仕様: 特性 | 値 最小亀裂開口 | 0.05 mm 最小検出可能な亀裂の長さ | 10 mm 検出可能な亀裂の深さ範囲 | 0.3 – 5 mm 亀裂の深さ測定の不正確さ | 0.2 mm + 0.1h（「h」は亀裂の深さ） 絶縁コーティングの厚さ測定範囲 | 0 – 6 mm 絶縁コーティングの厚さ測定の不正確さ | 10 % 亀裂検出を可能にする最大絶縁コーティングの厚さ | 最大10 mm 欠陥検出器の使用条件 | -15 … +40 °С 電子モジュールの寸法 | 150 х 80 х 35 mm センサーの寸法 | 25 х 25 х 60 mm 電子モジュールとセンサーの重量 | 0.5 kg 電源 | 2 Ni-MHバッテリー（1.2 V）または同様のもの、またはバッテリータイプAA 1.5 V ALKからの自己完結型 バッテリーからの連続作業時間 | 10時間 バッテリー放電の制御 | 提供 保証 | 配達日から1年 配送セット: - 電子ユニット - プローブN-45 - センサーを電子ユニットに接続するためのケーブル - 2mm亀裂の2つのサンプル - 絶縁厚さのサンプル - アキュムレータ（デバイスにインストールされた2個のセット） - 充電器 - アダプター付きヘッドフォン - 保護ケース - 保管および輸送用バッグ アクセサリー: - 追加の交換可能なセンサー - 追加のケーブル - アキュムレータ - 参照サンプル 特性 / 技術仕様: - 最小亀裂開口: 0.05 mm - 最小検出可能な亀裂の長さ: 10 mm - 検出可能な亀裂の深さ範囲: 0.3 – 5 mm - 亀裂の深さ測定の不正確さ: 0.2 mm + 0.1h（「h」は亀裂の深さ） - 絶縁コーティングの厚さ測定範囲: 0 – 6 mm - 絶縁コーティングの厚さ測定の不正確さ: 10 % - 亀裂検出を可能にする最大絶縁コーティングの厚さ: 最大10 mm - 使用条件: -15 … +40 °С - 寸法（電子モジュール）: 150 х 80 х 35 mm - 寸法（センサー）: 25 х 25 х 60 mm - 重量: 0.5 kg - 電源: 2 Ni-MHバッテリー（1.2 V）またはAA 1.5 V ALK - バッテリー寿命: 10時間 - バッテリー放電の制御: 提供 - 保証: 配達から1年
