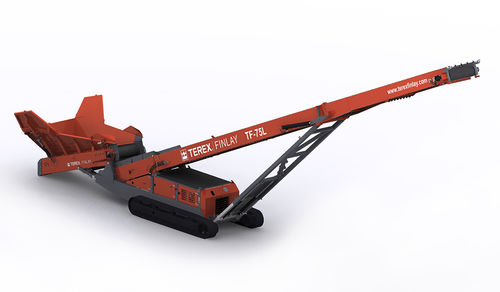

ベルトコンベヤー TF-75L

供給供給スクリーニング

Overview
Terex Finlay TF‑75Lは、幅広い給料材に対応し、現場での取り扱いを削減して生産性を最大化するよう設計された低位置フィーダーです。容量7 m3（9.2 yd3）の大型ホッパーは給料高さ1.90 m（6'3"）、フレア時の給料幅3.50 m（11'5"）を備え、油圧折り畳み式ホッパー側板を標準装備して迅速かつ安全な据付を実現します。掘削機、グラブクレーン、ホイールローダーからの低位置給料が可能です。

Key features

• 7 m3ホッパー、油圧折り畳み式側板により低位置給料での安全作業が可能。
• フィーダーは油圧可変速度制御で、ホッパーから主コンベアへの正確な定量供給を実現。
• ピン不要のメインコンベア展開および統合安全機能により迅速で安全な立ち上げが可能。
• 製品／排出用ロングコンベア（22.5 m / 73'10"）により高い処理量とストックパイル転送が可能。
• 走行式で3面給料に対応し、固定式・移動式の破砕・選別回路への統合が容易。
• オプションで360°回転可能な中央オービタル旋回装置や、外部電源運転に対応するオンボード電気モーター（ハイブリッド）を選択可能。

Applications & benefits
TF‑75Lは低位置給料を必要とする作業（掘削機／ローダーからの給料）、破砕・選別設備への定量給料、長尺コンベアを介したストックパイルへの移送、船舶・トラック・鉄道車両への直接積込等に適しています。利点は、資材取り扱いの削減、油圧機能による現場安全性の向上、柔軟な電源オプション（ハイブリッド／電動）、高い処理能力です。

Technical specifications

• 型式: TF‑75L
• ブランド: Terex Finlay
• ホッパー容量: 7 m3 (9.2 yd3)
• ホッパー給料高さ: 1.90 m (6'3")
• ホッパー給料幅（フレア時）: 3.50 m (11'5")
• 製品／メインコンベア長: 22.5 m (73'10") — 表示全長: 75' / 22.6 m
• ベルト幅: 48" / 1.2 m
• 最大吐出高さ: 9.8 m (32'2") @ 24°
• 処理能力（参考）: 構成・材料により最大約600 t/h (661 米トン/時)
• ストックパイル容量（例、安息角37°）: 約2,776 t (3,060 米トン)
• 輸送時寸法（概算）: 幅 2.75 m (9'); 長さ 19.74 m (64'9"); 高さ 3.35 m (11')
• オプション: 中央オービタル旋回装置（360°）、オンボード電気モーター（ハイブリッド）による外部電源運転
