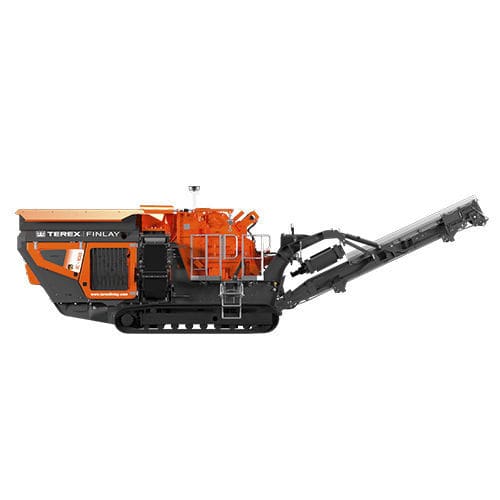

打撃クラッシャ－ IC-100

移動型コンパクトクローラー式

製品概要

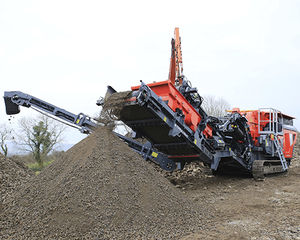

Finlay® IC-100 小型インパクトクラッシャーは、建設解体廃棄物の砕石、鉄筋コンクリートやアスファルトのリサイクル用途に特化して設計されています。IC-100には、さまざまなローター速度を使用できるØ860mm x 830mm (Ø34” x 33”)のダイレクト駆動水平インパクト破砕室が装備されています。最新式の電子制御システムがVGFの速度を監視・制御・調整し、最適な破砕能力を保ちながらインパクト破砕室に材料の一貫した供給を継続します。コンパクトなサイズで輸送しやすく、短時間で設定ができ、操作方法も分かりやすいマシンです。

主な説明

• IC-100は小型で用途が広く、材料の破砕比に優れ、安定した製品グレードの生産を可能にします。
• 破砕請負業者や独立系レンタル業者、小規模事業者に適するコンパクトで使いやすい設計。

特長

• Ø860mm x 830mm (Ø34” x 33”) のダイレクト駆動破砕室は独立型ベルトテンショナーを備え、迅速な調整が可能。
• 油圧エプロン設定補助により便利で効率的なエプロン調整を提供。
• 油圧式過負荷防止機能で破砕不可能な対象が投入された場合に備える。
• コンポーネントの幅拡大により材料フローの向上。
• 4バーローターと2つのエプロン設計により大きな破砕比と安定した破砕物形状を実現。

ホッパー / フィーダー

• ホッパー処理能力: 2.6 m³ (3.4 yd³)
• フィード高: 3.0 m (9'10”)
• 背面の幅: 2.0 m (6'7”)
• スクリーン領域: 1080 x 810 mm (3'7” x 2'8”)

メインコンベア

• ベルト幅: 900 mm (36”)
• フィードポイントに衝撃バーが付いた完全長の本体コンベア
• 折りたたみヘッド部(輸送用)
• メンテナンスのために本体コンベアは油圧で下げられる
• 荷下ろし高さ: 3.0 m (9'10”)

インパクトチャンバー

• ローター直径: Ø860 mm (34”)
• ローター幅: 830 mm (33”)
• 注入開口: 860 x 720 mm (34” x 28”)
• ローター速度範囲: 750–900 RPM
• 駆動: クラッチを介したダイレクト駆動

車台 / トラック

• ベルト幅（車台）: 400 mm (16”)
• 登坂勾配: 30°
• 走行速度: 2段変速モーター（標準）

T-Link テレマティクス
標準装備のハードウェアとソフトウェアおよび7年間の無料データサブスクリプションをサポート。

（製品仕様表）
正味エンジン出力: Tier 3 - John Deere 260hp | Tier 4F / Stage V - Volvo 275hp / Tier 3 John Deere 194kW | Tier 4 Final / Stage V - Volvo 205kW
ローターサイズ: Ø 34” x 33” / Ø860mm x 830mm
作業時重量: 52,250 lbs / 23,600 kg
輸送寸法 (例1): Height 9'10" | Width 8'1" | Length 30'7" / Height 3.0 m | Width 2.5 m | Length 9.32 m
輸送寸法 (例2): 10'8" | Width 16'10" | Length 37'3" / Height 3.26 m | Width 5.13 m | Length 11.37 m

特記事項 / 備考

• 破砕室は複数のローター速度で運転でき、用途に応じた最適化が可能。
• 輸送に適したコンパクト設計で設置・稼働が迅速。

caractéristiques / spécifications techniques

• モデル: IC-100
• ローター: Ø860 mm x 830 mm (Ø34” x 33”)
• エンジン: Tier 3 John Deere 260hp または Tier 4F / Stage V Volvo 275hp（構成により異なる）
• 作業時重量: 約 23,600 kg
• ホッパー容量: 約 2.6 m³
• 便利な油圧機能: エプロン設定補助、過負荷保護、コンベア油圧降下機構
• T-Link テレマティクス標準装備（サブスクリプション期間あり）
