打撃クラッシャ－ IC-100RS

移動型コンパクト

概要

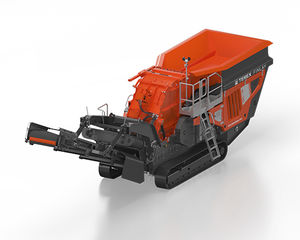

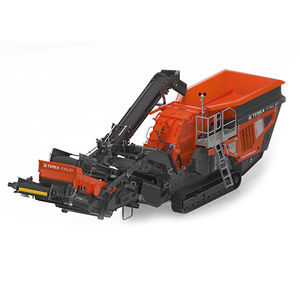

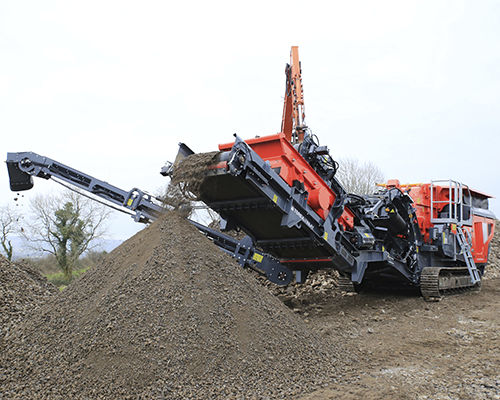

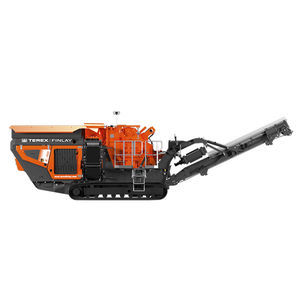

Finlay® IC-100RS は、Ø860 mm x 830 mm のダイレクト駆動水平ローター（可変速度制御）と、2.44 m x 1.2 m のシングルデッキスクリーンを一体化したモバイルインパクトクラッシャーです。スクリーン／再循環モジュールは取り外し可能で、開回路運転に対応します。現場用途は採石、解体、リサイクル（アスファルト、コンクリート）などのコンパクトな移動プラットフォーム上の作業です。

用途

• 採石
• 鉱業
• 解体
• リサイクル（コンクリート、アスファルト）

主な特長

• 独立ベルトテンショナーを備えたダイレクト駆動のインパクト破砕室 Ø860×830 mm。
• 製品形状と処理能力に合わせて設定可能な可変ロータ速度制御。
• 非破砕材混入時の過負荷保護を備えた油圧式エプロン調整。
• シングルデッキ 2.44 m x 1.2 m の統合スクリーンは、取り外して開回路運転が可能。
• 電子制御システムによりVGFの速度を監視・制御し、安定した供給を維持。
• 再循環コンベアは閉ループと積み上げモード間で油圧回転が可能。

構成部品

• メインコンベア：標準ベルト幅 900 mm；給料点に衝撃バー付きのフルレングスベルト；ヘッド部折り畳み式；メンテナンス用降下機構；排出高 約3.0 m。
• 破砕室：ローター Ø860 mm × 830 mm；給料口 約 860×720 mm；ロータ速度範囲 750–900 rpm；クラッチによるダイレクトドライブ。
• 走行装置：シュー幅 400 mm；登坂能力 約30°；標準で2速走行モーター。
• バイパスコンベア（オプション）：ベルト幅 500 mm；排出高 約2.48 m；油圧折り畳み式。
• 再循環コンベア：幅 500 mm；積み上げ時の排出高 約3.1 m；モード切替は油圧回転式。
• ファインコンベア：幅 1000 mm；排出高 約2.5 m。
• スクリーン：シングルデッキ 2.44×1.2 m；角度 約25°；総選別面積 約2.93 m²；RSモジュールは着脱可能。
• ホッパー／給料機：容量 約2.6 m³；給料高さ 約3.0 m；後方幅 2.0 m；プレスクリーン領域 1080×810 mm。

仕様 / 技術データ

• 正味エンジン出力：Tier 3 – John Deere 260 hp（約194 kW）｜Tier 4F / Stage V – Volvo 275 hp（約205 kW）。
• ローター寸法：Ø860 mm × 830 mm（Ø34” × 33”）。
• ローター回転速度：750–900 rpm。
• 作業時重量：約29,300 kg（64,595 lbs）。
• 輸送寸法：高さ 約3.0 m｜幅 約2.55 m｜長さ 約13.3 m。
• 作業寸法：高さ 約3.8 m｜幅 約5.13 m｜長さ 約13.3 m。
• ホッパー容量：約2.6 m³。
