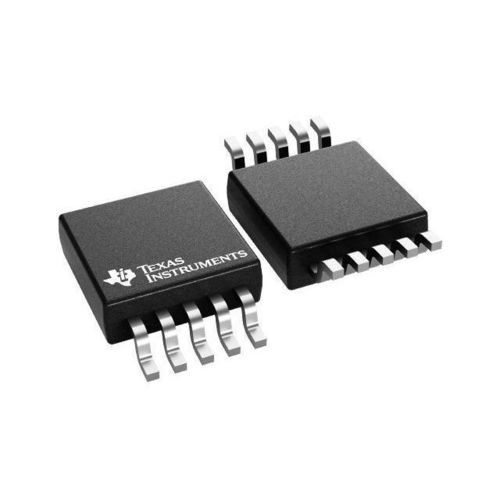

アナログ信号変換器 DAC8562

ダブルチャンネルデジタル

概要 DAC8562 は、16ビット、デュアルチャネル、低消費電力のバッファ付き電圧出力型数値→アナログコンバータ（DAC）で、内蔵 2.5 V 基準（典型ドリフト 4 ppm/°C）を備えます。内蔵基準は 2.5 V または 5 V のフルスケールオプションを提供し、REFIN/REFOUT ピンで最大 20 mA をソース/シンクできます。デバイスは単調性を保持し、優れた線形性と超低グリッチエネルギーを実現し、SPI/QSPI/Microwire/DSP 互換の3線式シリアルインターフェースを最大 50 MHz までサポートします。

機能説明 DACxx62 ファミリは、電源投入時に有効なコードが書き込まれるまでゼロスケールで立ち上がります（パワーオンリセットでゼロ）。低消費電力モードおよびパワーダウンモード（パワーダウン電流典型値 約 550 nA @ 5 V）を備え、小型パッケージでポータブルやバッテリ駆動機器に適しています。DACxx62 系はファミリ内でドロップイン互換です。

特長

• デュアルチャネル、16ビット分解能
• バッファ付き電圧出力（レールツーレールバッファ）
• 内蔵 2.5 V リファレンス（2.5 V 出力オプションまたは 5 V フルスケール）
• 外部/内部 双方向リファレンス（REFIN/REFOUT）
• 超低グリッチインパルス：0.1 nV·s（typ）
• 50 MHz SPI、シュミットトリガ入力（SPI/QSPI/Microwire/DSP 互換）
• LDAC と CLR 機能による同期更新とクリア
• 超低スタンバイ電流のパワーダウン機能
• 広い電源範囲：2.7 V ～ 5.5 V
• パワーオンリセットはゼロスケール（DACxx62）
• パッケージ：WSON-10（3 mm × 3 mm）、VSSOP-10
• 動作温度範囲：–40°C ～ 125°C

パラメータ 分解能（ビット） | 16
DAC チャネル数 | 2
インターフェース種類 | SPI
出力タイプ | バッファ付き電圧
出力電圧範囲（V） | 0 ～ 5.5
INL（最大）（±LSB） | 12
立ち上がり時間（µs） | 7
リファレンスタイプ | Ext, Int
アーキテクチャ | String
特性 | 電流ソース/シンク型 DAC
サンプル/更新レート（Msps） | 0.1
消費電力（typ）（mW） | 0.5（表中） / 約 4 mW typ（5 V AVDD、内蔵基準含む）
動作温度範囲（°C） | -40 ～ 125
製品カテゴリ | 高精度 DAC

追加技術ノート 内蔵リファレンスの典型ドリフトは 4 ppm/°C（最大 10 ppm/°C）で、初期精度は典型 ±5 mV です。REFIN/REFOUT ピンは最大 20 mA のソース/シンクが可能です。消費電力の典型値は測定方法に依存して変動します；パワーダウン時の電流は約 550 nA（5 V）となる場合があります。DACxx62 はコード間の遷移およびグリッチエネルギーを最小化する設計で、精密かつ低グリッチが要求される用途に適しています。

技術仕様

• モデル：DAC8562（16ビット、デュアルチャネル）
• 分解能：16ビット
• チャネル数：2（デュアル）
• 出力：バッファ付き電圧出力、レールツーレールバッファ
• 出力範囲：0 V ～ 5.5 V（2.5 V または 5 V フルスケールをサポート）
• リファレンス：内蔵 2.5 V（4 ppm/°C typ）または外部リファレンス入力
• リファレンス精度：初期 ±5 mV（内蔵リファレンス）
• リファレンス供給/吸収能力：最大 20 mA
• インターフェース：SPI 互換、最大 50 MHz
• グリッチインパルス：0.1 nV·s（typ）
• INL（最大）：12 ±LSB
• 立ち上がり時間：7 µs
• 電源：2.7 V ～ 5.5 V
• 消費電力：表中 typ 0.5 mW、システム的な典型値約 4 mW（5 V AVDD、内蔵リファレンス含む）；パワーダウン対応（約 550 nA @ 5 V）
• 温度範囲：–40°C ～ 125°C
• パッケージ：WSON-10（3 mm × 3 mm）および VSSOP-10
