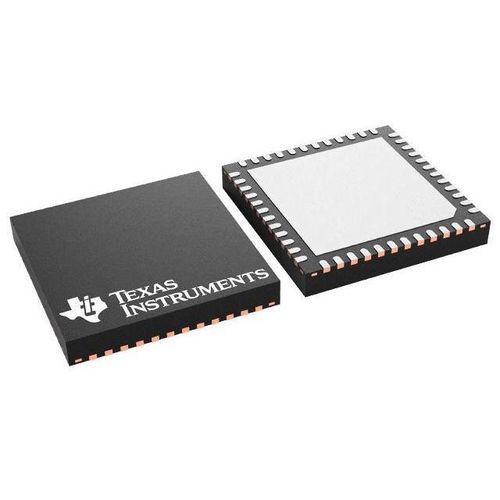

プロトコル変換器 DAC7718

デジタルデジタル / アナログDAC

概要
DAC7718は、低消費電力の8チャネル12ビット デジタル–アナログコンバータ（DAC）で、バッファ付き電圧出力を備えています。5 V基準では、電源に応じて出力は双極（±15 V、±15.5 V以上の両電源時）または単極（0 V〜+30 V、+30.5 V以上の単一電源時）になります。5.5 V基準では、適切な高電圧供給により双極±16.5 Vまたは単極0 V〜+33 Vまで拡張できます。製造時にトリミングされ、非常に小さいゼロコード誤差とゲイン誤差を実現し、システムレベルのキャリブレーションをサポートします。出力範囲はDACのオフセットレジスタでオフセット可能です。

機能説明
DAC7718は最大50 MHzの高速SPIシリアルインターフェースを備え、1.8 V、3 V、5 Vロジックに対応します。入力データはダブルバッファされています。非同期LDAC入力はデータレジスタからDACラッチへデータを転送します。非同期CLR入力は8つのDAC出力をすべてAGNDに設定します。VMON監視出力は、内部の選択された信号および2つの外部入力をマルチプレクサ経由で接続します。本デバイスはDAC8718およびDAC8218とピン配置・機能互換です。パッケージはQFN-48（7×7 mm）、TQFP-64（10×10 mm）を用意しています。

主な特長

• 8チャネル、12ビット分解能
• 双極出力：±2 V〜±16.5 V（VREFおよび電源に依存）
• 単極出力：0 V〜+33 V（VREFおよび電源に依存）
• 低消費電力：約14.4 mW/チャネル（双極条件）
• 相対精度（INL）：最大1 LSB
• 低ゼロ／フルスケール誤差：±1 LSB max
• システムレベルの柔軟なキャリブレーション（オンチップオフセット／ゲイン補正）
• 低グリッチエネルギー：約4 nV·s
• 立ち上がり時間：15 µs
• チャネル監視出力（VMON）
• ゲイン可変 ×4 / ×6、オフセット可変
• SPI最大50 MHz、1.8 V / 3 V / 5 Vロジック対応
• シュミットトリガ入力、デイジーチェーンおよびスリープモード改善

用途

• 自動試験装置および計測機器
• PLCおよび産業プロセス制御
• 通信および信号生成

評価と開発
評価モジュール（DAC7718EVM）が利用可能で、機能・性能の検証を行えます。評価キットは評価ボードとベンチ評価用GUIソフトウェアを含みます。

技術仕様

• 分解能：12ビット
• チャネル数：8
• インターフェース：SPI 最大50 MHz（1.8 V / 3 V / 5 V互換）
• 出力タイプ：バッファ付き電圧出力
• 出力範囲：双極 最大±16.5 V；単極 最大0〜+33 V（VREFおよび電源に依存）
• INL（最大）：1 LSB
• 立ち上がり時間：15 µs
• 基準：外部（5 Vまたは5.5 V参照をサポート）
• 典型消費電力：約115 mW 全体；約14.4 mW/チャネル（双極条件）
• グリッチエネルギー：約4 nV·s
• 動作温度：−40 °C〜+85 °C
