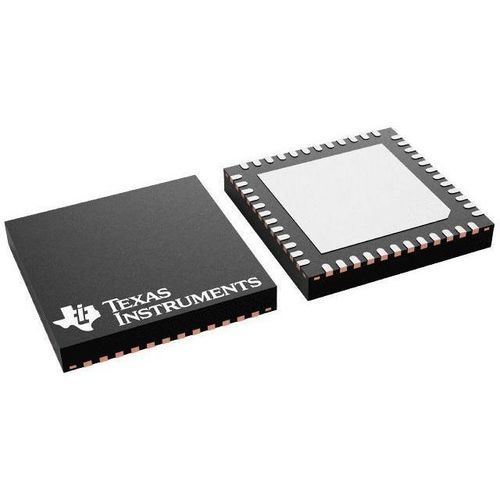

32ビットマイクロコントローラー CC2640R2F

無線伝送用通信低出力

概要
CC2640R2F は、Bluetooth® Low Energy 5.1 および専有の 2.4 GHz プロトコル向けに最適化された 2.4 GHz 無線マイクロコントローラ（MCU）です。ビルディングセキュリティ、HVAC、資産追跡、医療機器、産業用低消費電力センサなど、長いバッテリ寿命と信頼性の高い RF 性能を必要とするアプリケーションに適しています。

主な特長

• Bluetooth® 5.1 対応：LE Coded PHY（Long Range）、LE 2‑Mbit PHY、Advertising Extensions、複数広告セット、旧バージョンとの下位互換性
• SimpleLink™ CC2640R2F SDK（Bluetooth® 5.1 スタック含む）
• フル RAM 保持時の超低スタンバイ電流：1.1 µA
• 超低消費のセンサコントローラ CPU による自律サンプリング
• 低消費 RF 制御用の専用ラジオコントローラ（Arm® Cortex®‑M0）
• 高い受信感度および RF 耐性（125 kbps LE Coded PHY で −103 dBm まで）

マイクロコントローラ

• CPU コア：Arm® Cortex®‑M3、最大 48 MHz
• フラッシュ：128 kB イン‑システム書き込み可能（製品ファミリでの追加不揮発メモリあり）
• RAM：28 kB（うち 20 kB が超低リーク SRAM）
• デバッグ：2 ピン cJTAG および JTAG；OTA ファームウェア更新対応
• EEMBC CoreMark：142

周辺機能

• 1 × UART、2 × SPI（SSI）、I2C、I2S
• 12 ビット ADC、200 ksps、8 チャネル アナログ MUX
• 連続時間比較器および超低消費アナログ比較器；プログラム可能電流源
• RTC、AES‑128 ハードウェアアクセラレータ、TRNG
• 最大 8 個の静電容量式ボタン対応；内蔵温度センサ

GPIO とパッケージ

• パッケージにより GPIO 数：10、14、15、31
• 全デジタル周辺ピンは任意の GPIO にルーティング可能

パッケージ | ピン | サイズ
DSBGA (YFV) — 34 ピン — 2.59 × 2.59 mm（約 6.7081 mm²）
VQFN (RGZ) — 48 ピン — 7 × 7 mm（約 49 mm²）
VQFN (RHB) — 32 ピン — 5 × 5 mm（約 25 mm²）
VQFN (RSM) — 32 ピン — 4 × 4 mm（約 16 mm²）

セキュリティ

• 暗号化アクセラレーションおよび AES‑128 モジュール
• TRNG（真の乱数生成器）
• デバイス認証／偽造防止、セキュアデバッグおよびソフトウェア IP 保護

電源と低消費モード

• 動作電圧：通常 1.8–3.8 V；外部レギュレータモード 1.7–1.95 V
• 受信動作電流：約 5.9 mA；送信 @0 dBm：約 6.1 mA；送信 @+5 dBm：約 9.1 mA
• MCU アクティブ：約 61 µA/MHz；センサコントローラ：0.4 mA + 8.2 µA/MHz
• スタンバイ（RTC 動作、RAM/CPU 保持）：1.1 µA；シャットダウン：100 nA（外部イベントでウェイク）

RF セクション

• Bluetooth® Low Energy 5.1 および以前の LE 仕様に対応する 2.4 GHz RF トランシーバ
• 受信感度：通常 −97 dBm（BLE）、125 kbps LE Coded PHY で最大 −103 dBm
• リンクバジェット最大 102 dB；TX 出力最大 +5 dBm；シングルエンド／差動 RF インターフェース
• 世界の RF 規制（ETSI、FCC、ARIB）準拠を想定した設計

開発ツールとエコシステム

• フル機能の開発キットと複数のリファレンスデザインを提供
• ソフトウェア：SimpleLink™ CC2640R2F SDK（ロイヤリティフリーの BLE スタック）
• ツール：SmartRF™ Studio、Sensor Controller Studio、IAR、Code Composer Studio（IDE & Cloud）

技術仕様

• 型番：CC2640R2F
• CPU：Arm® Cortex®‑M3、最大 48 MHz
• Flash：128 kB；RAM：28 kB（20 kB 超低リーク）
• ADC：12 ビット、200 ksps、8 チャネル
• 周辺機能：UART、SPI (2)、I2C、I2S、4 タイマ、RTC、Sensor Controller
• GPIO：10 / 14 / 15 / 31
• RF：2.4 GHz BLE 5.1、TX 最大 +5 dBm、感度最大 −103 dBm
• 電源：1.8–3.8 V；スタンバイ 1.1 µA；シャットダウン 100 nA
• 動作温度：−40 ～ +85 °C
• セキュリティ：AES‑128、TRNG、デバイス認証
