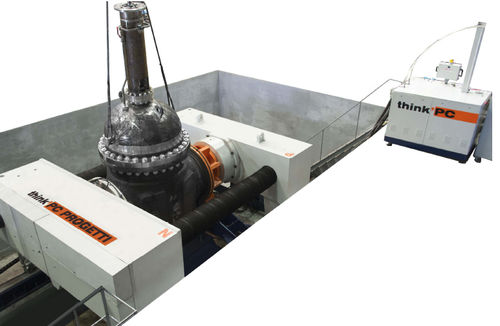

強度試験用ベンチ BO-2CV/4000

流量電源寸法

ダブルスクリューコラム＋シリンダー 複合クランプ インナーラジアルシール + 比例プレスコントロール コンバインドクランピングスタイルの水平試験装置。両方のスタイルが利用可能です：ボアプラグと比例プレスクランプ。 最大反力4000トン。ベースメントには、120トンまでのバルブをサポートできる2つの特別なロープロファイルリフターが装備されています。可動式リアクションブリッジは2本のねじ込み式コラムにより移動し、「ボアプラグ」クランピングスタイルの場合、バルブボディに外力が完全に加わらないことを保証します。 固定ブリッジに設置された油圧シリンダーにより、クランプ力を比例的に調整しながらフランジ付きバルブの試験を行うことができます。この特権により、最も広範な国際試験規格に準拠しています。 地下には試験用の貯水槽が設置されています。リグはSKA-1000 / SKM-1000加圧スキッドによって制御されます。 リグにはいくつかのオプションやアクセサリーがあります。 反力 : 4000 TON (最小10%プレスクランプ) 最大バルブ長さ ：3800 mm 最小バルブ長さ ：0 mm コラム内クリアランス : 2800 mm 流量軸の高さ : 2500 mm 地下水容器 : オプション リフター : 2 x 30 TON (標準装備) ターミネーション : BW, SW, RF, RJ クランピング・スタイル : タイプ3 - コンビネーション 寸法 : 8050 (L) x 4330 (P) x 3245 (H) mm
