光学式試験用プレート XE series

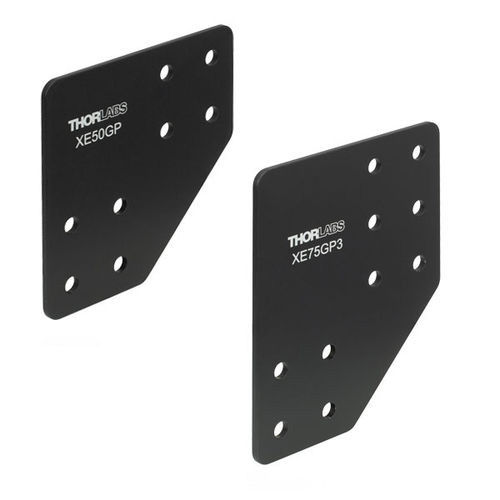

50mm・75mmレール用取付ブラケット＆ガセットプレート - 垂直の50mmおよび75mmレールのマウントとサポート - ブレッドボードマウントおよびコーナー用の直角ブラケット - エルボーおよびT字型断面用ガセットプレート 特徴 - ブレッドボード実装およびレールコーナー用の90°ブラケット - ガセットプレートでエルボーと三叉路を補強 - 50mm角、50mmx75mm、または75mm角のレールに対応 一辺が50mmまたは75mmの光学レールを垂直に設置するためのアクセサリーです。直角ブラケットは、レールのコーナーマウントとして、または当社のブレッドボードや光学台に直接取り付けることができます。ガセットプレートは、レール構造のコーナーを補強するために使用します。 Thorlabsの50mmまたは75mmレールを使用したアセンブリ用アクセサリには、Tナット、薄型チャンネルネジ、レールジョイナー、ダストカバー、パネルホルダ、ケーブルルータとして使用するプラスチックチャンネルインサートがあります。 エルボー・ガセット・プレート - 2本のレールを90°エルボーで接続 - 1/8インチ（3.2mm）厚のアルマイト製 - 薄型の1/4"-20（M6 x 1.0）チャンネルスクリューとT-ナット（別売り、詳細は右表参照）を使用します。 ティー・ガセット・プレート（Tee Gusset Plates - 2本または3本のレールを接続する3ウェイ・ジャンクション - 1/8インチ（3.2mm）厚の陽極酸化アルミニウム製 - 薄型の1/4"-20（M6 x 1.0）チャンネルスクリューとT-ナット（別売り、詳細は右表参照）を使用。
