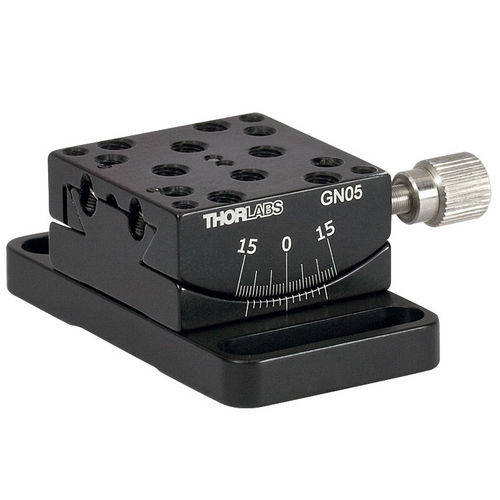

ゴニオメーターポジショニングステージ GN series

高精度角度アライメント用

特徴 事実上ポイントについての純粋な回転動き 側面の1°卒業の印 バックラッシュ自由なバネ付きの設計 十分にロックできる 小さいプラットホームのゴニオメーターの段階: 1つの" x 1 " 大きいプラットホームのゴニオメーターの段階: 1.5 " x 1.5 " ゴニオメーターかgoniometric段階は、スペースの固定小数点についての小さい角の範囲の内で、目的を正確に回すのに使用される装置である。 ゴニオメーターは線形段階に類似しているが、線形動きを提供してよりもむしろ、段階は段階の土台表面の上の固定小数点について部分的に回る。 私達の2つの製品種目では、回転のポイントからの土台表面への間隔は2つのゴニオメーターモデルがX-Y構成で積み重なる、段階が両方ともほぼ同じ位のポイントを回すように設計されていた。 私達のゴニオメーターはより小さいGNシリーズでバックラッシュ自由なleadscrewおよび上の版の高められた角の位置のためにより大きいGNLシリーズで精密マイクロメートルを使用する。 私達のゴニオメーターは回転の角度上の回転のポイントについての妨げる物がなく、純粋な回転動きを提供する(右にイメージを見なさい)。 コンパクトは、積み重ね可能な設計1つのモデルが回転のポイントを一直線に並べる別のものの上の版に留まるようにする。 GNシリーズでは、GN05はGN1頂上取付ける。 GNLシリーズでは、GNL10はGNL18頂上取付ける。 これら二つの軸線の段階の組み立ては単一のパッケージとして購入することができる(それぞれGN2かGNL20)。
