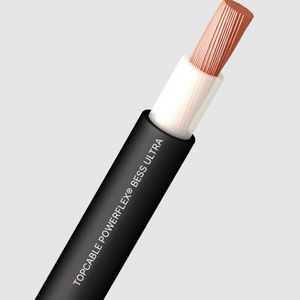

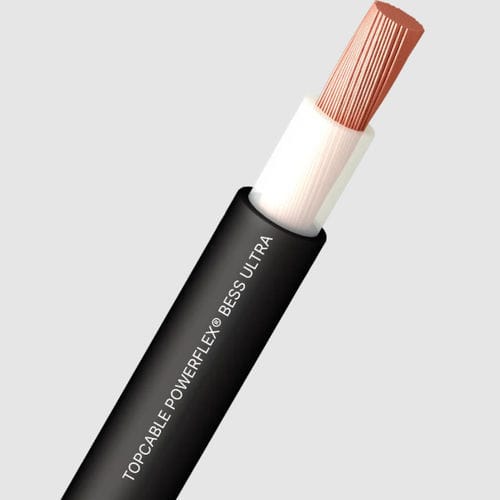

電力電力ケーブル POWERFLEX® BESS ULTRA

UV耐性難燃性耐水性

概要
POWERFLEX® BESS Ultra は、バッテリーエネルギー貯蔵システム（BESS）および電力系統の厳しい要件に対応して設計・製造されています。配線経路が制約される環境向けに最適化された超柔軟電力ケーブルで、施工性を向上させ設置時間を短縮します。埋設、配管内設置、屋外使用が追加保護なしで可能。耐水性：AD8（完全浸漬）。IEC 60502-1 および UNE 21123-2 準拠。

代表的な用途

• 電力配分：複数のバッテリーラックから中央の直流バスへ電力を集約する直流主要配電ケーブル。堅牢な設計、高性能絶縁、難燃性が求められます。
• モジュール接続：バッテリーキャビネット内のセル間・モジュール間接続により、安全で効率的な電力伝送を確保します。
• 交流統合と系統連系：バッテリーインバータを施設または系統に接続するケーブル。安定した送電と同期が必要です。

構造

• 導体：銅、クラス5（可とう性）～150 mm²；銅、クラス6（可とう性）185 mm²～。
• 絶縁：XLPE、自然色。
• 外装被覆：PVC（軟質）、黒。

規格・認証

• 準拠：IEC 60502-1；UNE 21123-2。
• 認証：CE；KEMA-KEUR；BUREAU VERITAS；AENOR；RoHS；RETIE。
• 建設製品規則：Eca（EN 50575）。

特性 / 技術仕様

• 電気的性能：0,6/1 (1,2) kV AC；1,5 (1,8) kV DC。
• 熱的性能：導体最高温度 90ºC；短絡時最高温度 250ºC（最大5秒）；使用時最低温度 -40ºC（固定かつ保護された設置の場合）；施工・取り扱い時最低温度 0ºC（ケーブル表面）。
• 耐火性能：EN 60332-1 および IEC 60332-1 による不伝播；反応性（CPR）：EN 50575 による Eca；ハロゲン排出低減（塩素 <15％）。
• 機械的性能：施工時の最小曲げ半径：ケーブル径 ≤ 50 mm の場合 5×径；ケーブル径 > 50 mm の場合 6×径。耐衝撃性：AG2（中程度）。
• 環境性能：化学薬品・油への耐性：良好；UV耐性（UNE 211605）；耐水性：AD8（浸漬）。
• 施工条件：屋外、埋設、配管内、トレイ。
• その他：メートル印字。

備考
記載のデータおよび技術的成果は参考値であり、製造者により変更される場合があります。プロジェクトの詳細要件については、POWERFLEX® BESS ULTRA の公式技術データシートを参照してください。

特性 / 技術仕様（要約）

• 商品名：POWERFLEX® BESS ULTRA
• 定格電圧 AC：0,6/1 (1,2) kV
• 定格電圧 DC：1,5 (1,8) kV
• 導体：銅、クラス5（可とう性）
• 絶縁：XLPE（自然色）
• 外装：PVC 軟質、黒
• 導体最大温度：90 °C
• 短絡最大温度：250 °C（最大5秒）
• 使用最低温度：-40 °C（固定設置）
• 施工：屋外、トレイ、埋設、配管
• 耐火性：EN 60332-1 / IEC 60332-1（不伝播）；CPR Eca（EN 50575）
• 耐水性：AD8（浸漬）
• 最小曲げ半径：5×径（≤50 mm） / 6×径（>50 mm）
• 規格：IEC 60502-1、UNE 21123-2
