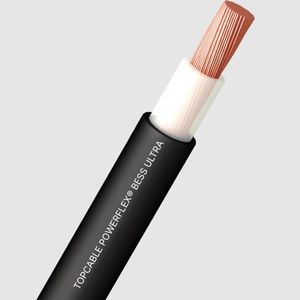

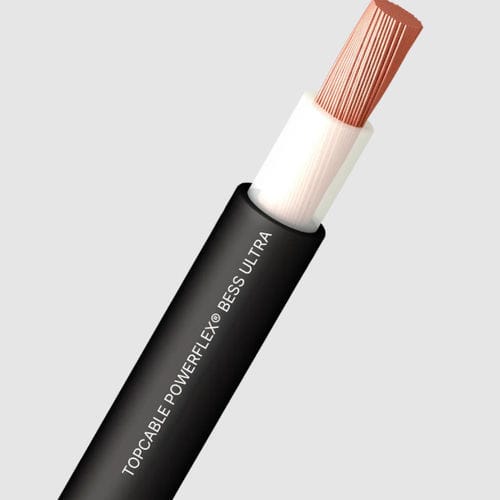

電力電力ケーブル POWERFLEX® BESS ULTRA

耐衝撃性耐油性UV耐性

概要
POWERFLEX® BESS ULTRA 1,8/3kV は、要求の厳しいバッテリーエネルギー貯蔵システム（BESS）および重要な電力網設備向けに設計された超柔軟な電力ケーブルです。高い柔軟性により狭隘や複雑な配線経路での施工が容易になり、屋外・埋設・管路施工に適した絶縁材と被覆を備えています。

代表的な用途

• DC 主幹配電：複数のバッテリーラックから中央 DC バスへの電力集約（耐火性・堅牢な絶縁が必要）。
• セル間・モジュール間接続：キャビネット内のセルやモジュール間の内部配線による安全な DC 伝送。
• AC 統合および系統接続：バッテリーシステムのインバータと施設/系統を結ぶ配線による安定した電力注入と同期。

構造

• 導体：銅、クラス5（柔軟）およびクラス6（超柔軟）最大150 mm²。
• 絶縁：XLPE、無着色。
• 外護套：PVC（柔軟）、黒色。

規格・適合

• IEC 60502-1 準拠。
• 認証・適合：CE、RoHS。
• 建築製品規則：反応性火性能 Eca（EN 50575）。

主要特性

• 電気的特性：定格電圧 1,8/3 (3,6) kV AC；4,5 (5,4) kV DC。
• 熱的特性：導体最大温度 90°C；短絡時最大温度 250°C（最大5秒）；使用時最小温度 -40°C（固定・保護設置）；施工・取扱い時最小温度 0°C（ケーブル表面）。
• 耐火特性：EN 60332-1 および IEC 60332-1 による炎拡散防止；CPR 火反応 Eca（EN 50575）；ハロゲン排出低減（塩素 <15%）。
• 機械的特性：施工時最小曲げ半径 5× ケーブル径（≤ 50 mm）および 6× ケーブル径（> 50 mm）；耐衝撃性 AG2（中程度）。
• 環境特性：化学薬品・油への耐性良好；UV 耐性（UNE 211605）；耐水性 AD8（浸水対応）。
• 施工条件：屋外、地中、管内、ケーブルラックに適合；追加保護なしで屋外および地中設置が可能。
• その他：メートル毎のマーキング。

免責事項
本情報は参考目的で提供されており、法的拘束力を持ちません。仕様、数値および技術データは予告なく変更される場合があります。検証済みの製品データは公式の PDF 技術データシートが情報源となります。

技術仕様

• 製品ファミリー：POWERFLEX® BESS ULTRA
• 定格電圧（AC）：1,8/3 (3,6) kV
• 定格電圧（DC）：4,5 (5,4) kV
• 導体材料・クラス：銅 クラス5およびクラス6 最大150 mm²
• 絶縁材料：XLPE（無着色）
• 外護套材料：PVC（柔軟）、黒
• 規格：IEC 60502-1；CE；RoHS
• CPR 火反応：Eca（EN 50575）
• 熱特性：導体最大 90°C；短絡 250°C（最大5秒）；使用 -40°C；施工 0°C
• 機械特性：曲げ半径 5×（≤50 mm）/ 6×（>50 mm）；衝撃 AG2
• 環境：UV 耐性（UNE 211605）；浸水 AD8；化学薬品・油への耐性良好
