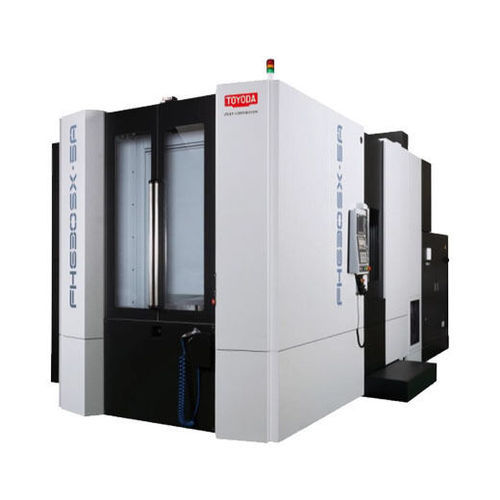

5軸マシニングセンタ FH630SX-i縦型CAT5016ツール
お気に入りに追加する
商品比較に追加する
特徴
- 主軸の方向
- 縦型
- スピンドル
- CAT50
- ツールステーション数
- 16ツール
- その他の特徴
- 高速, 高性能, 高剛性, 高精度, 高出力
- X軸移動距離
800 mm
(31 in)- Y軸移動距離
850 mm
(33 in)- Z軸移動距離
1,050 mm
(41 in)- 回転速度
8,000 rpm, 15,000 rpm
(50,265 rad.min-1, 94,248 rad.min-1)- 出力
74 ch, 107 ch
(74 hp, 107 hp)- X軸の移動速度
60,000 mm/min
(39 in/s)- Y軸の移動速度
60,000 mm/min
(39 in/s)- Z軸の移動速度
60,000 mm/min
(39 in/s)- 最大テーブル積載量
1,500 kg
(3,307 lb)- 総重量
23,000 kg
(50,706.32 lb)- 全長
4,320 mm
(170.1 in)- 全幅
6,800 mm
(267.7 in)- 全高
3,308 mm
(130.2 in)
詳細
FH630SX-i 5軸は、630mmプラットフォーム用のクラス最高の5軸加工機で、複雑な部品加工用に設計されています。毎分8,000回転の高トルク主軸を搭載し、オプションで毎分15,000回転の高出力マルチユース主軸を選択可能。傾斜主軸には堅牢なC軸ドライブトレインが装備され、C軸旋回範囲は230°に拡大され、より幅広の部品に対応します。
---
