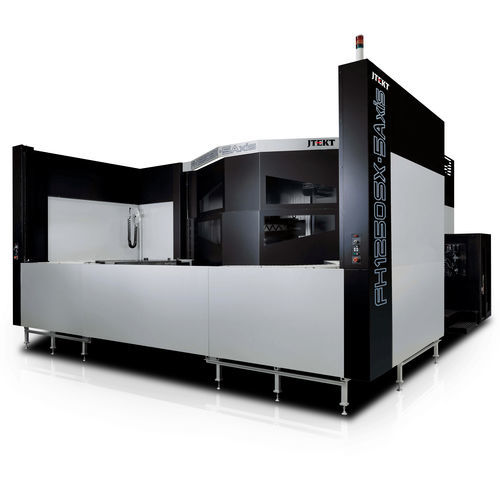

5軸マシニングセンタ FH1250SX横型ロータリーテーブルアルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 横型
- タイプ
- ロータリーテーブル
- 加工材料
- アルミニウム用, スチール用
- スピンドル
- CAT50
- ツールステーション数
- 16ツール
- 応用
- 大きなワークピース
- その他の特徴
- 高速, 高性能, 高剛性, 高精度
- X軸移動距離
2,200 mm
(87 in)- Y軸移動距離
1,600 mm
(63 in)- Z軸移動距離
1,850 mm
(73 in)- 回転速度
15,000 rpm
(94,248 rad.min-1)- 出力
50 ch
(50 hp)- 加工部品の最大高さ
1,800 mm
(71 in)- X軸の移動速度
32,000 mm/min
(21 in/s)- Y軸の移動速度
32,000 mm/min
(21 in/s)- Z軸の移動速度
32,000 mm/min
(21 in/s)- 最大テーブル積載量
5,000 kg
(11,023 lb)- 総重量
49,500 kg
(109,128.82 lb)- 全長
6,320 mm
(248.8 in)- 全幅
10,000 mm
(393.7 in)- 全高
4,520 mm
(178 in)
詳細
FH1250SX 5軸は、複雑な大物部品加工用に設計された横型5軸マシニングセンタです。毎分15,000回転の一体型傾斜主軸を搭載し、X軸とY軸で1,260ipm（32m/min）、Z軸で1,654ipm（42m/min）の高速送りを実現しています。
---
