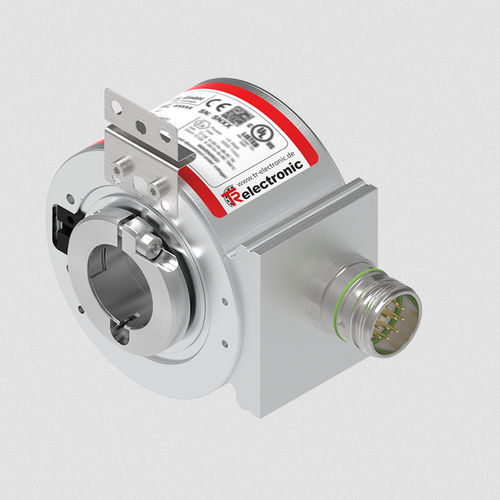

絶対ロータリエンコーダ CxH80 series

中空軸タイプコンパクト

TR-Electronicの光学的または磁気的に走査するロータリーエンコーダは、鉄鋼生産、風力タービン、クレーン、船舶などの位置を正確に検出し、爆発が保護されている場合は塗装プラントでも検出します。 小型バージョンは、医療工学における正しい位置を確保し、SIL3承認の絶対エンコーダは、必要な安全性を提供します。 ほぼすべてのアプリケーションに対応する高品質のエンコーダに加えて、プログラミングツール、ディスプレイ、アセンブリコンポーネントなどの豊富なアクセサリを提供し、迅速かつ容易な試運転とシームレスなプロセス統合を実現します。 大型中空シャフト C_H 80 25 mmまでの連続シャフト用（溝なし 27 mm）直接インターフェース、フィールドバス、産業用イーサネットの 利点 _ 高速起動、FSU _ ギアファクターの画分 _ アイソクロナスアプリケーション、IRT _ メディア冗長プロトコル、 MRP _ PNOエンコーダプロファイル、CL 3/4 _ プリセット「オンザフライ」 _ シャフト Ø 最大 27 mm 製品の高度なデータ絶対エンコーダ CEH802-EP N 公称電圧 -特定値 24 VDC -制限値、最小/最大 10/30 VDC 公称電流、通常 -特定値120 mA -条件アンロード デバイス設計 -タイプシングル/マルチターン トータル解像度 <= 33 ビット 回転あたりのステップ数 <= 32768 回転数 <= 256000 出力容量 <= 30 ビット プロフィネット IO-インターフェイス -PROFINET IO-デバイス IEC 61158、IEC 61784-1 -物理層ファストイーサネット、ISO/IEC 8802-3 -PROFINET-仕様 V2.3 -コンフォーマンスクラス B、C -リアルタイムクラスクラス 1、2（RT）、クラス 3（IRT） -メディア冗長プロトコル、MRP あり、サポート -PNO エンコーダプロファイルクラス 3 および 4、V4.1 -高速起動（FSU）を 3 倍高速化
