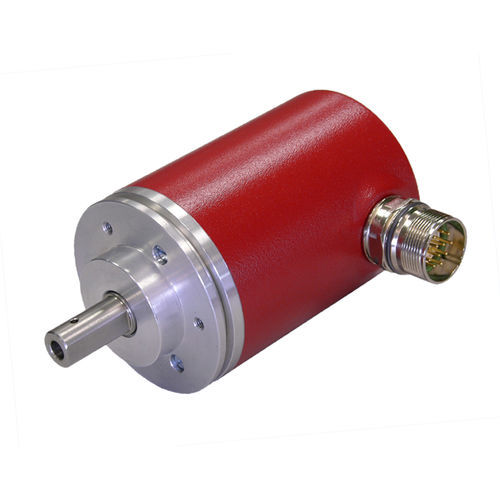

絶対ロータリエンコーダ CEV65 series

PROFIBUSDeviceNet

より多くのフィールドバス機器接続スペースのために PROFIBUS, DeviceNET, CANopen 建設現場での直接配線用フィールドバスカバー 特徴 顧客固有のソリューション 柔軟なプログラミング 他のインターフェースも利用可能 モジュラー機械設計 モジュラー製品ライン 公称電圧 規格値 24 VDC 限界値、最小/最大 11/27 VDC 公称電流、通常 特定の値 80 mA 条件 無負荷 デバイス設計 タイプ シングル/マルチターン 総分解能 <= 31ビット 1回転あたりのステップ数 <= 8192 回転数 <= 256000 出力容量 <= 30ビット SSI - インターフェース SSIクロック入力 オプトカプラ SSI-データ出力 RS-422、2線式 SSIクロック周波数 80...1000 kHz SSI-モノ時間（通常 20 µs サイクル時間 250 µs、内部 パラメータ/機能、変更可能 分解能 出力コード 出力フォーマット 動作状態信号 リミットスイッチ エラー信号 プリセットパラメータ パリティ 方向信号 オーバースピード カウント方向 パラメトリゼーションの種類 プログラム可能 プログラミング - ツール TR-ソフト：TRWinProg 外部入力 F/R カウント方向 プリセット 電子調整 論理レベル 「0" < +2V, "1" = 供給 外部出力 出力レベル 電源電圧、<= 50 mA パラメトリゼーションの種類 プログラム可能 出力数 8 出力段数 プッシュプル 装備 オプション 短絡防止 あり 最高速度、機械式 <= 6000 1/min シャフト荷重、アキシャル/ラジアル <= 40 N, = 3.9E+10 回転 ベアリング寿命 - パラメータ 速度 3000 1/min 使用温度 60 °C シャフト荷重、アキシャル/ラジアル <= 20 n, <= 30 n 原点、シャフト荷重 シャフト端
