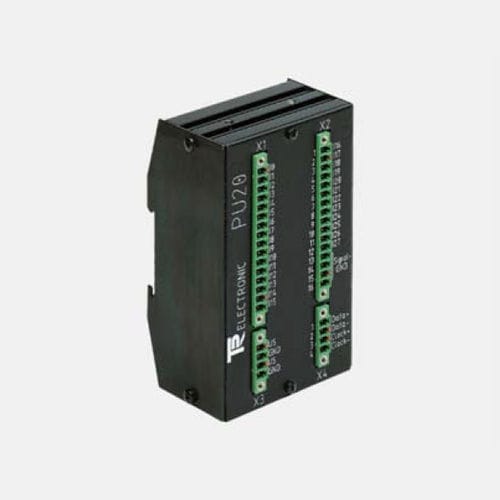

で指定します。 並列データ28ビットを同期シリアルデータに変換するモジュール
。 調整可能なスイッチングしきい値:1,4 VDC/12 VDC
. バイナリ形式でのグレーのコード変換が可能
。 SSIプロトコル+ TR評価ユニット用チェックサム
電気データ
動作電圧... 11-29V DC
消費電力(無負荷)... 2ワット未満
のエンコーダモジュールパラレル入力数... 28
入力インピーダンス... 4,7kΩ
スイッチング閾値... DIPスイッチ
TTLレベル... 1,4V
DC USレベル... 12VDC
エディション・インターフェース... SSI(同期シリアル)
クロック入力... フォトカプラ
データ出力... RS422(2線)
クロック周波数... 80kHz... 1MHz
Noパルス時間... 最小 24μs
最小 クロック番号... = 並列データ
出力フォーマットの数... MBS
コードで始まる(調整可能)... 標準(グレー)またはグレイから2進
数データビット数(調整可能)... 28データチェックサムなしのビット、28データ・ビット+ 15ビットのチェックサム
---
