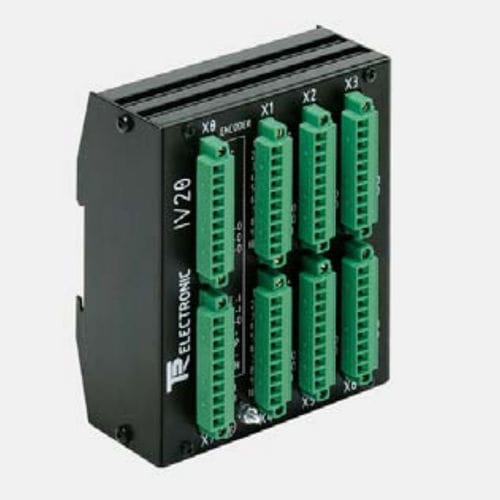

パルス分配器 IV-20

IV-20. インクリメンタル・エンコーダ接続付きモジュール (K0、/K0、K1、/K1、K2、/K2)。 信号源に適応するための4つの動作モード。 出力レベルを調整可能な6つの出力チャンネル (5VDC、11-30VDC) 電気データ 動作電圧... 11-30V DC 逆バッテリ保護... はい、 過渡電圧保護... ESD 超過現行リリース... VDE 0113 フィルタグループ... IEC 1000-4-x 消費電力 (無負荷)... 最小4ワット未満 （最大） 1トレースあたりの入力電流... 1,5mA/ 20mA（ダイオード電流フォトカプラー） IV-30。 インクリメンタル・エンコーダ 接続付きモジュール -5V差動、493-00100 -24V単相、493-00101。 信号のすべての入力と出力はガルバニック絶縁 .6出力出力レベルを調整可能なチャンネル (RS422、11-29V) 電気データ 動作電圧... 24 V DC 20% 逆バッテリ保護... はい 過渡電圧保護... ESD 超過現行リリース... VDE 0113 フィルタグループ... IEC 1000-4-x 消費電流（エンコーダなし、負荷）... 約120mA（ 最小） （最大） チャンネルあたりの入力電流... 1,5mA/20mA（ダイオード電流フォトカプラー）
