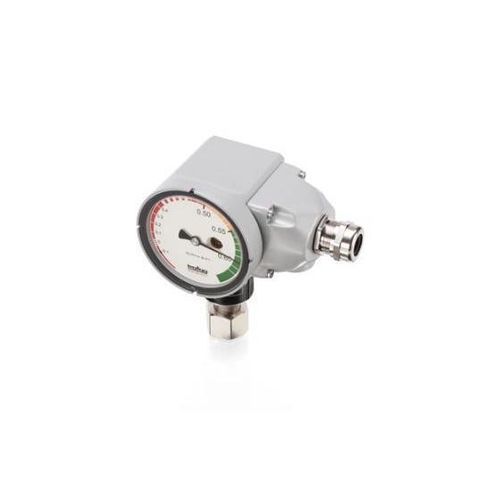

SF6ガス濃度制御装置 8729

概要
Trafag（スイス本社）は、SF6および代替ガスの密度監視向けに開発された、正確で信頼性が高くメンテナンス不要の計測機器を提供しています。測定はガス密度基準原理または特許取得済みの水晶振動フォーク（クォーツ）技術に基づきます。ハイブリッドモニターはこれら両方の原理を1台に統合し、ガス密度を直接測定する信頼性の高いソリューションを提供します。

主な特徴

• 見やすい大型ダイヤル
• 電気的に分離された最大4回路
• 完全温度補償
• 屋内および屋外での使用に適合
• SF6および代替混合絶縁ガスの全スペクトルに対応
• 密度基準モニターと水晶振動センサーを組み合わせたハイブリッド設計

技術データ
製品コード: 8729
指定: スイッチング接点と電流出力を備えたハイブリッド形ガス密度モニター
測定範囲:

• 0 ... 1300 kPa abs. @ 20°C
• 0 ... 60 kg/m3

測定原理:

• モニター: 絶対圧参照ガス測定方式
• センサー: 水晶発振（クォーツ）

出力信号:

• モニター: 無電位切換接点（SPDT）
• センサー: 4 ... 20 mA

周囲温度: -40°C ... +80°C
製品カテゴリー: ガス密度モニター
用途: 中電圧技術

仕様 / 技術仕様

• メーカー/ブランド: Trafag
• 製品コード: 8729
• 型式: ハイブリッド形ガス密度モニター（ハイブリッド = 密度基準原理 + 水晶振動センサー）
• 測定範囲: 0 ... 1300 kPa abs. @ 20°C
• 代替単位: 0 ... 60 kg/m3
• 測定原理（モニター）: 絶対圧参照ガス測定方式
• 測定原理（センサー）: 水晶発振
• 出力: 無電位切換接点（SPDT）および4 ... 20 mAの電流出力
• 最大4回路の電気的分離
• 温度補償: 完全温度補償
• 使用周囲温度: -40°C ～ +80°C
• 屋内外設置に適合
• 適合ガス: SF6および代替混合絶縁ガス全般
• 想定用途: 中電圧技術
