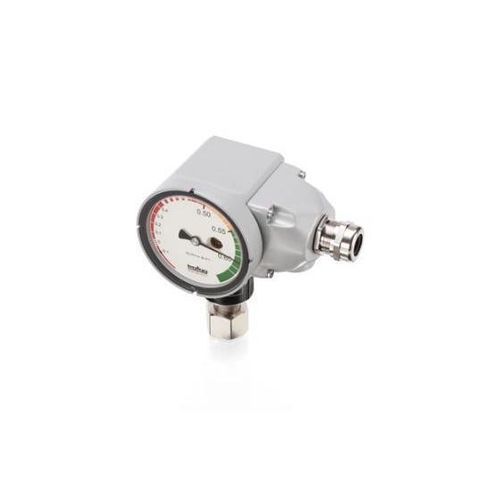

SF6ガス濃度制御装置 8739

製品について
スイス拠点のTrafagは、SF6および代替絶縁ガスの密度監視向けに設計された、精密でメンテナンスフリーの機器を提供します。測定は絶対圧基準のガス測定方式および特許取得済みの水晶振動子センサーに基づきます。ハイブリッド設計は両方式を1台に統合し、ガス密度を直接測定するとともにスイッチング接点とModbus通信を提供します。

主な特徴

• 視認性に優れた大型ダイヤル
• 電気的に分離された最大4回路
• 完全な温度補償
• 屋内および屋外設置に対応
• SF6および各種代替混合絶縁ガスに対応

テクニカルデータ
製品コード: 8739
名称: ハイブリッド形ガス濃度モニター 8739（スイッチング接点および Modbus 出力付き）
測定範囲:

• 0 ... 1300 kPa abs. @ 20°C
• 0 ... 60 kg/m3

測定原理:

• モニター: 絶対圧基準のガス測定方式
• センサー: 水晶振動子（発振）

出力信号:

• モニター: 無電位切換接点 (SPDT)
• センサー: RS485 / Modbus (RTU)

周囲温度: -40°C ... +80°C
製品カテゴリ: ガス密度モニター
用途: 中電圧技術

仕様

• 製品コード: 8739
• 型式名称: ハイブリッド形ガス濃度モニター 8739
• 測定範囲: 0 ... 1300 kPa abs. @ 20°C; 0 ... 60 kg/m3
• 測定原理: 絶対圧基準ガス測定方式（モニター）および水晶振動子（センサー）
• 出力: SPDT 切換接点（モニター）および RS485 / Modbus RTU（センサー）
• 温度補償: 完全補償
• 使用周囲温度: -40°C ～ +80°C
• 設置: 屋内/屋外対応
• 対応ガス: SF6および代替混合絶縁ガス
