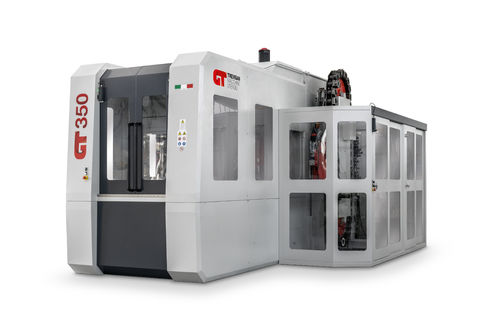

CNCフライス加工センター GT350

縦型ロータリーテーブル

鋳鉄製の操作ユニットは、固定されたワークを回転させることができる一体型U軸フェーシングヘッド（直径300mm、ストローク70mm）を備えた2ポジションのタレットと最大回転直径350mmで構成されています。一方、第2ポジションには、最大回転数4,500rpmの従来型スピンドルを装備しています。両ポジションの作業軸は同じで、一方から他方へ変更するには、刃物台が180度回転します。 従来のスピンドルには、工具交換可能なフェーシングヘッドを管理するためのトランスミッションが搭載されている。この旋盤は、直径135mm、ストローク30mmで、高回転での小径加工に最適です。また、このスピンドルは、アングルヘッドを適用できるように特別に設計されています。 剛性の高いスチール製で、応力緩和溶接により剛性を高めつつ、切り屑やクーラントを効率よく流すためのオープンエリアを確保しています。 630 x 630 mmのインデクサブルロータリーテーブルは、連続36万分割、ブラシレスサーボモーターを使用したプログラム可能な双方向回転が可能です。パレット位置決め制御、パレットセンタリングピンとクランプシステムを内蔵し、最大積載重量は1,100 kgです。
