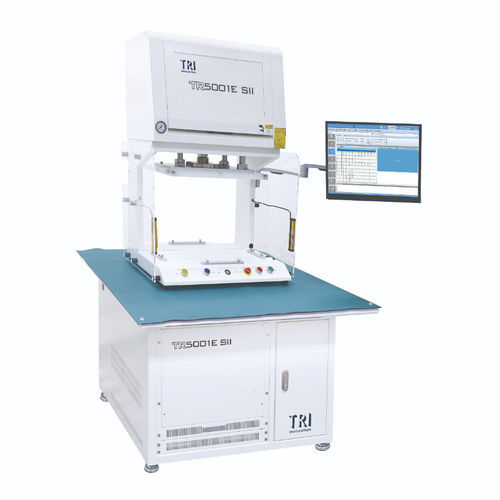

集積回路試験機 TR5001E SII

診断エレクトロニクス産業用アナログ

導入
TR5001E SII は、PCB 生産ライン向けに設計された自動インサーキットおよび機能テスターです。MDA を基盤に、選択可能な ICT および機能テスト機能を統合し、オペレータ介入を低減して高生産性に対応します。ICT プラットフォームは、長期にわたる試験信頼性を維持するために自動校正と自己診断を備えています。

特長

• MDA から ICT、機能テストへのモジュール式アップグレード
• 自己診断と自動校正機能を標準搭載
• 高速かつ高精度な測定・試験
• 迅速なプログラム開発を可能にする使いやすい UI

テスタ仕様
アナログ/ハイブリッド試験点数: TR5001E SII: 3456
TR5001E SII INLINE: 2496
OS: Microsoft® Windows 11
フィクスチャタイプ: インラインまたはオフライン（プレス型）。インラインは長寿命クイック切断インターフェース対応

標準テスト構成

• アナログ試験ハードウェア:
• 6線測定スイッチングマトリクス
• プログラム可能な AC/DC/DC 高電圧・高電流ソース
• AC/DC 電圧、DC 電流測定
• 部品 R/L/C 測定

オプション構成

• アナログ:
• TestJet ベクトルレスオープン回路検出
• 任意波形発生器
• デジタルテスト:
• 非多重化 1:1 ピン毎アーキテクチャ、ピン毎独立レベル設定
• DUT 電源: 5 V@3 A、3.3 V@3 A、12 V@3 A、−12 V@1 A、24 V@3 A
• プログラム可能電源 (2CH): 0.2–3 V@2 A max または 3–24 V@3 A max
• DPS プログラム可能 DUT 電源オプション:
  （1）DPS3514：30 V max / 5 A max / 100 W max（チャンネル）/ 4CH per DPS
  （2）DPS3122：30 V max / 10 A max / 200 W max（チャンネル）/ 2CH per DPS
  （3）APPS7508：75 V max / 8 A max / 200 W max
• Boundary scan: BScan chain/cluster/virtual nails/virtual chain、IEEE1149.6
• オンボード Flash、EEPROM、MAC プログラミング
• ToggleScan: BScan とベクトルレス機能を組み合わせたオープン/ショート検出技術
• Yield 管理システム: YMS 4.0
• Industry 4.0 標準: IPC‑Hermes‑9852、IPC‑CFX

基板ハンドリング
最大 PCB 寸法:
TR5001E SII: 標準 — 420 x 300 mm；オプション — 600 x 350 mm
TR5001E SII INLINE: 標準 — 450 x 300 mm；オプション — 500 x 360 mm
PCB 厚さ: 0.6–5 mm


寸法
WxDxH:
TR5001E SII: 1000 x 900 x 1680–1700 mm
TR5001E SII INLINE: 900 x 900 x 1640 mm
注：シグナルタワーは寸法に含まず；シグナルタワー高さ：392 mm
重量:
TR5001E SII: 200 kg
TR5001E SII INLINE: 480 kg

標準テスト構成 / その他

• MDA を含み、ICT および機能テストを選択可能
• 自動校正と自己診断を内蔵
• 高速かつ高精度の測定・試験

ダウンロード / メンバーコンテンツ
メンバーコンテンツにアクセスするにはログインしてください（製品ダウンロードはメンバーエリアで提供）。

技術仕様

• モデル: TR5001E SII
• アナログ/ハイブリッド試験点数: 3456 (TR5001E SII); 2496 (TR5001E SII INLINE)
• OS: Microsoft Windows 11
• フィクスチャタイプ: インラインまたはオフライン（インラインは長寿命クイック切断インターフェース）
• 標準アナログハードウェア: 6線マトリクス；プログラム可能な AC/DC/DC ソース；AC/DC 電圧・DC 電流測定；R/L/C 測定
• オプション: TestJet、任意波形発生器、DPS 電源モジュール、Boundary Scan、オンボードプログラミング、ToggleScan
• Yield Management: YMS 4.0
• 対応規格: IPC‑Hermes‑9852、IPC‑CFX
