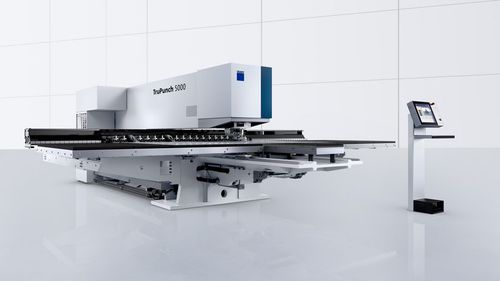

CNCパンチングマシン TruPunch 5000 series

油圧式板金用型押し

概要 TruPunch 5000 は高生産のパンチング、マーキング、成形を目的とした油圧式CNCパンチング機です。無バックラッシュ駆動と高速C軸により、高速タッピングや複雑輪郭の生産加工が可能です。油圧駆動によりパンチングは最大1,600ストローク/分、マーキングは最大2,800ストローク/分に対応します。自動化モジュールとスマート機能で工程の信頼性と生産性を向上させます。

性能

• パンチング最大 1,600 ストローク/分（中型仕様に基づく）。
• マーキング最大 2,800 ストローク/分。
• 最大板厚：8 mm、最大パンチ力：220 kN。
• MultiTool 交換時間：0.3 s、ToolMaster Linear による高い工具収容力。

主な利点

• アクティブダイ（下降式ダイ）により傷の少ない部品加工。
• 格納式クランプで優しいワークハンドリングと高精度を実現。
• 残材なし加工オプションで材料節約が可能。
• モジュール式自動化（SheetMaster、SortMaster、DisposeMaster、ToolMaster Linear）で段階的に拡張可能。
• Smart 機能：Smart Punch Monitoring、シート寸法検出、Smart Load、Smart Unload。

用途 高量産のスタンピング、精密マーキング、成形、バリ取りに適する。サイズ5の工具（押出し、ルーバー、カードガイド、カップ成形等）を使用可能。フラットニングにより後加工を低減または不要にできます。

品質とプロセス信頼性

• アクティブダイにより傷やワークの引っかかりを低減。
• Smart Punch Monitoring が早期にパンチ破損を検出。
• シート寸法検出と Smart Load/Unload により搬送信頼性を向上。
• 表面保護のための精密な部品取り出しと分離をサポート。

自動化と工具管理 自動化ソリューションは段階的に拡張可能。SheetMaster が搬送・積み下ろし・アンスタックを担当、SortMaster Box/Linear が仕上がり部品を仕分け、DisposeMaster が残材を除去。ToolMaster Linear は高速工具交換と高い工具収容力（最大約90本）を実現。MultiTool 交換時間 0.3 s。

マルチメディア 製品・オプションの動画や技術資料のダウンロードにより、アクティブダイ、シート寸法検出、フラットニング機能を確認できます。

技術データ（抜粋） 幅：7610 mm（大） / 6540 mm（中）
奥行：8171 mm（大） / 7395 mm（中）
高さ：2072 mm（両仕様）
パンチング（E = 1 mm）：1350 1/min（大） / 1600 1/min（中）
マーキング：3000 1/min（両仕様）
X軸パンチ範囲：3050 mm（大） / 2500 mm（中）
Y軸パンチ範囲：1550 mm（大） / 1250 mm（中）
最大板厚：8 mm（両仕様）
最大ワーク重量：280 kg（大） / 200 kg（中）
最大パンチ力：220 kN（両仕様）
工具/クランプ数：21 / 4（大） ; 18 / 3（中）
部品取り出し（フラップ）最大：500 x 500 mm
生産時の平均消費電力：9.5 kW

特性 / 技術仕様

• 型式：TruPunch 5000
• メーカー：TRUMPF
• パンチング速度：最大 1,600 ストローク/分（中型仕様）
• マーキング速度：最大 2,800 ストローク/分
• 最大板厚：8 mm
• 最大パンチ力：220 kN
• 最大ワーク重量：最大 280 kg（大）
• X軸（中）：2500 mm；Y軸（中）：1250 mm
• MultiTool 交換時間：0.3 s
• ToolMaster Linear 容量：最大約 90 工具
• 生産時の平均電力消費：9.5 kW
