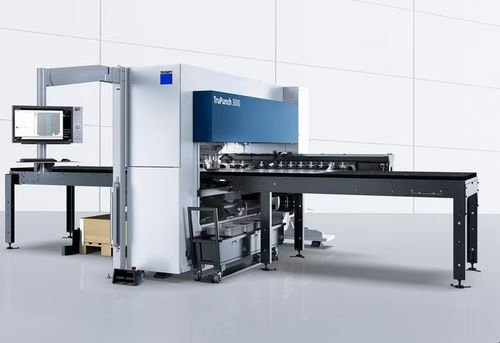

自動パンチングマシン TruPunch 3000 series

電動板金用型押し

概要
TruPunch 3000は、パンチングおよび成形を一貫して行い、傷の少ない仕上がりを実現する多機能マシンです。全電動のDelta Driveコンセプトと自動化オプションにより、高い処理能力、短いセットアップ時間、低い消費電力、設置面積の削減（最大25％）が可能です。

主な特徴

• 生産性と柔軟性：標準仕様またはDelta Driveパフォーマンスパッケージの選択が可能。MultiToolの高速交換に対応し量産向け。
• 傷の少ないハンドリング：下降可能ダイとブラシ／ボールテーブルにより表面損傷と不良を低減。
• 省スペース設計：同等機と比較して設置面積を最大25％削減。
• エネルギー効率：全電動駆動により消費電力と稼働コストを削減。

Delta Drive と性能パッケージ

• 標準構成：パンチング力 165 kN、650 脈動/分 — 中型での経済的なフルプロセス構成。
• Delta Drive パフォーマンスパッケージ：パンチング力 180 kN、800 脈動/分 — 高密度部品の量産で最大の生産性を発揮。

自動化と搬送

• SheetMaster、SortMaster Compact、フレキシブルなカートシステムなどの自動化ソリューションと連携し、追加人員なしでの複数シフト運用に対応。
• 大型部品用取り出しフラップは最大 400 x 600 mm の自動排出に対応。固定パンチングシュートは最大 180 x 180 mm に対応。
• ソーティング機能：最大 180 x 180 mm の部品を中間バッファやボックスに自動仕分け。
• 平坦化内蔵：パンチング中に表面の不整合を補正する機能と工具により後工程を削減。

技術データ（中型 vs 大型 比較）
幅：6282 mm（中型） | 7644 mm（大型）
奥行：6548 mm（中型） | 7666 mm（大型）
高さ：2200 mm（共通）
パンチング (E = 1 mm)：800 1/分（中型） | 690 1/分（大型）
マーキング：1000 1/分（共通）
X軸パンチング可動範囲：2500 mm（中型） | 3000 mm（大型）
Y軸パンチング可動範囲：1250 mm（中型） | 1550 mm（大型）
最大板厚：6.4 mm（共通）
最大ワーク重量：150 kg（中型） | 230 kg（大型）
最大パンチング力：180 kN（共通）
MultiTool 交換時間：0.5 s（共通）
工具数 / クランプ数：18 / 2（中型） | 21 / 3（大型）
最大部品サイズ（取り出しフラップ）：400 x 600 mm（共通）
最大部品サイズ（固定シュート、移動テーブル時）：180 x 180 mm（共通）
生産時平均消費電力：3.3 kW（共通）
自動停止時平均消費電力：0.5 kW（共通）

仕様 / 技術仕様

• モデル名：TruPunch 3000（中型 / 大型）
• 駆動：全電動 Delta Drive（特許取得済みの可動パンチヘッド）
• パンチング力：構成により最大 180 kN
• パンチング速度：最大 800 1/分（Delta Drive パフォーマンスパッケージ、中型）
• マーキング速度：最大 1000 1/分
• X軸作業範囲：2500 mm（中型） / 3000 mm（大型）
• Y軸作業範囲：1250 mm（中型） / 1550 mm（大型）
• 最大板厚：6.4 mm
• 最大ワーク重量：150 kg（中型） / 230 kg（大型）
• MultiTool 交換時間：0.5 s
• 工具ポジション数：18 / 21（フォーマットによる）
• 部品取り出し：大型取り出しフラップ（最大 400 x 600 mm）および固定シュート（180 x 180 mm）
• テーブルオプション：下降ダイ、ブラシテーブルまたはボールテーブル
• 自動化オプション：SheetMaster、SortMaster Compact、GripMaster、ToolMaster Linear
• 消費電力（目安）：生産時 約 3.3 kW；自動停止時 約 0.5 kW
