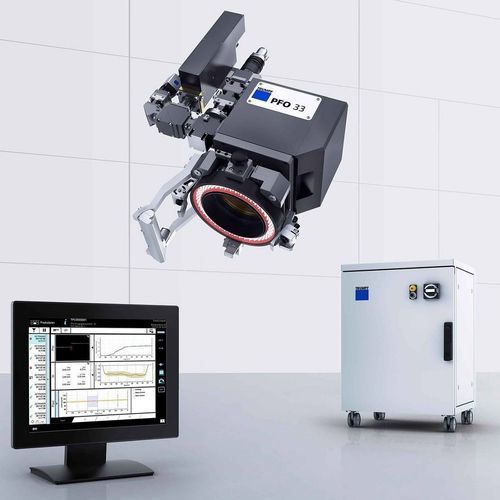

ライト光学センサー VisionLine OCT Check

視覚形状一体型

概要
光干渉断層撮影（OCT）に基づくプロセスセンサーで、溶接工程と同期した溶接深さのインプロセス監視を行います。VisionLine OCT Checkはキーhole/キャピラリー深さおよび固化した溶接ビードの形状を計測し、PFO光学系と組み合わせてパラメータ調整なしで溶接線に沿った100%検査を可能にします。

主な利点

• 溶接プロセスと同期したオンライン深さ監視により偏差を即時に検出。
• 生産中の断面破壊検査（切断・研磨）を不要にし、破壊サンプリングを削減。
• 最小限のインターフェースで設備への統合が容易、スクラップ低減に寄与。
• 一貫したトレーサビリティ：測定データは部品IDに紐づけてQDS 2.0へ保存可能。
• 高速セットアップ：カメラベースのアライメント補助で高精度かつ迅速な調整が可能。
• VisionLine DetectおよびVisionLine OCT Detectの機能を含む（位置検出・3D特徴検出）。

ユーザーインターフェース
VisionLineのプログラミングウィザードが設定を案内し、製造に関連する情報を分かりやすく表示。オンラインヘルプやサポート機能により、センサーのパラメータ設定と日常運用が容易になります。

データと品質メモリ
溶接深さと形状をリアルタイムで監視・記録。品質データはQDS 2.0で保存・呼び出しが可能で、工程判断やトレーサビリティに活用できます。

統合
TRUMPFソリューションへのシームレスな統合：OCT機能はPFO作業範囲全体で利用可能で、OCTはレーザの安全回路に組み込まれTruControlで制御されます。利用可能な光学系：PFO 33（第3世代PFOが必要）。対応レーザ：TruDisk、TruFiber。

技術データ（表）
使用可能レーザ：TruDisk (1030 nm, 515 nm)、TruFiber (1075 nm, Multi Mode)
使用可能光学系：PFO 33（第3世代）
OCT波長範囲：820–860 nm（クラス 3B）
OCTセンサ測定率：250 kHz
軸方向測定範囲：±5 mm（焦点距離に依存）
横方向測定範囲：Ø 15–25 mm（焦点距離に依存）
軸方向分解能：12 μm
横方向分解能：≥2 μm（パラメータおよび光学構成に依存）
溶接深さ測定の典型レンジ：0.5–5 mm（プロセス設計および光学構成に依存）

技術仕様

• 製品：VisionLine OCT Check（溶接深さ監視用センサーシステム）
• 対応レーザ：TruDisk 1030 nm、515 nm；TruFiber 1075 nm（Multi Mode）
• 対応光学系：PFO 33（第3世代PFOが必要）
• OCT波長：820–860 nm（クラス 3B）
• OCT測定率：250 kHz
• 軸方向測定範囲：±5 mm
• 横方向測定範囲：Ø 15–25 mm
• 軸方向分解能：12 μm
• 横方向分解能：≥2 μm
• 溶接深さの典型測定範囲：0.5–5 mm
