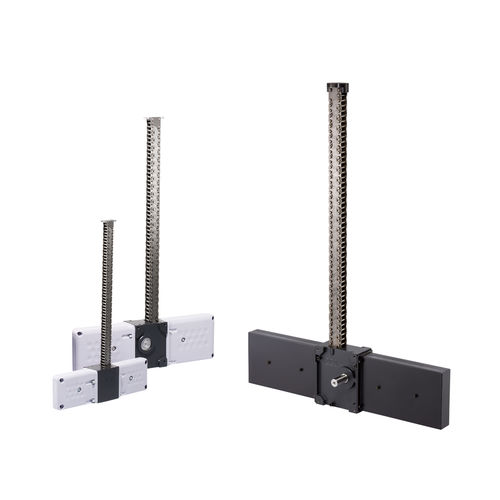

油圧式アクチュエータ ZCAs series

空圧リニアロッドレス

今までにない高速・高頻度・低床・長寿命アクチュエータ ジップチェーンアクチュエータは、2本のチェーンをジッパーのようにかみ合わせて直線運動を行うアクチュエータです。 コンパクトな本体設計により、従来の直動機器と比べて圧倒的な省スペース化を実現します。 高速・高頻度運転に対応し、高精度な多点停止も可能。 油圧・空圧シリンダと比較して使用電力量を大幅に削減でき、省エネにも貢献します。 最大推力38.2kN／最大ストローク5000mmの中・大形サイズの対応も可能です。 構造 先端金具：ジップチェーンと一体化しており、押上げ、吊下げどちらでも取付けが可能です。 駆動部：当社独自のスプロケットとジップチェーンが噛合うことで、ムダのない動力伝達を行います。 収納部：チェーン摺動部は、滑らかかつコンパクトなチェーンケースでの収納を実現。 特長 コンパクト チェーンケースの高さはストロークに対し約1/10と低床で、駆動部と一体化することでさらにコンパクトになり、狭いスペースでの設置が可能です 高速 高速運転時では最大1000mm/secを実現。 ネジ式や油・空圧式シリンダの速度を圧倒します。 多点停止 サーボモータを使用することで、高精度な多点停止や、連続運転が可能です。 長寿命 耐摩耗性に優れ、チェーン伸びがなく、期待走行距離は4,000kmの走行が可能です。 取付方向自由 押上・水平・吊下などのお客様のニーズに合った据付方向で自由に設置できます。
