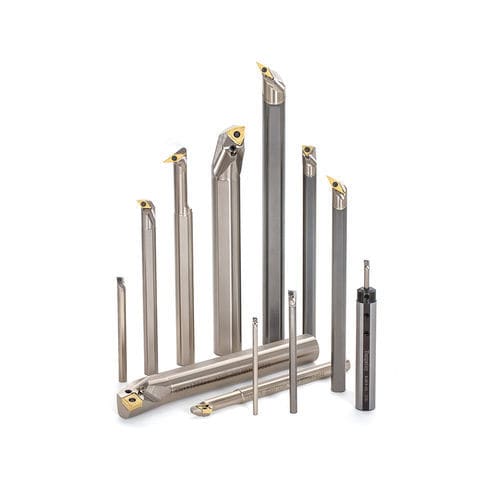

仕上げボア ツール STREAMJETBAR

挿入

優れた切りくず排出性の高剛性内径ホルダ 構造シュミレーションにより切りくず排出性を最大限に向上させた理想的な形状 特長 構造シミュレーションにより高剛性を追求しつつ、切りくず排出性を最大限に向上させた理想的な形状 1. ホルダシャンク材質に特殊合金鋼を採用し，耐ビビり性を向上 • 従来品に対して優れた加工面状態を提供可能 • 工具寿命改善、加工能率改善、加工コスト改善を実現 2. ホルダの逃げ角や最小加工径の最適化により、切削抵抗低減 3. 使いやすさの追求 仕様 事例 #1 一般機械 加工部品名: - 機械部品 被削材: - S35C (C35) ホルダ: - E20S-SDUCR11-D270 インサート: - DCMT11T304-PS 材種: - T9215 切削条件: - Vc = 70 – 160 (m/min) f = 0.12 – 0.2 (mm/rev) ap = 1.0 (mm) 切削油: 湿式 事例 #2 自動車産業 加工部品名: - 自動車部品 被削材: - S45C (C45) ホルダ: - A12M-SDUPL07-D180-P インサート: - DPMT070204-PS 材種: - T9215 切削条件: - Vc = 130 (m/min) f = 0.1 (mm/rev) ap = 1.5 (mm) 切削油: 湿式
