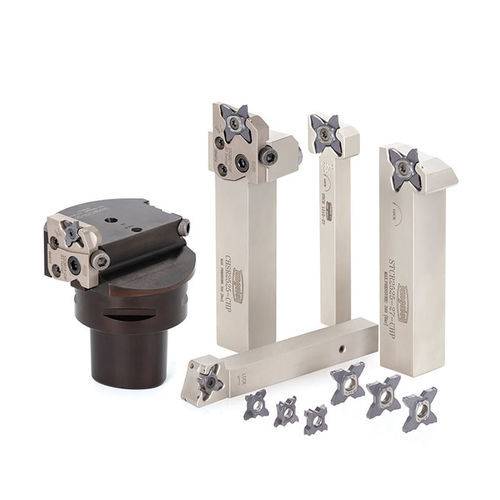

軸方向滑り止め加工工具 TETRACUT

プレート

研削級インサートを独自ポケットに取付けることで、優れた繰り返し刃先位置精度とクランプ剛性を実現 材種 1. 独自の3 点クランプシステム 優れた刃先位置精度を実現する独自のポケット形状 2. 研削・溝加工チップブレーカ 豊富なラインナップで、小物部品から一般部品まで幅広い溝加工をカバー 3. 特殊の溝入れインサートを、短納期でお届けするサービス 事例 #1 一般機械 加工部品名: - シャフトステーター 被削材: - S45C ホルダ: - STCR2525-27 インサート: - TCS27-200-020 材種: - AH725 切削条件: - Vc = 210 (m/min) f = 0.15 (mm/rev) CDX = 2 (mm) CW = 2 (mm) 加工形態: 外径溝入れ 切削油: 湿式 使用機械: NC 旋盤 事例 #2 自動車産業 加工部品名: - インプットシャフト 被削材: - SCr420 使用ホルダ: - STCR2525Z18 インサート: - TCG18R150-020 材種: - AH7025 切削条件: - Vc = 100 (m/min) f = 0.08 (mm/rev) CDX = 2.1 (mm) CW = 2 (mm) 加工形態: 外径溝入れ 切削油: 湿式 使用機械: NC 旋盤 事例 #3 小型電子産業 加工部品名: - スプールシャフト 被削材: - S45C 使用ホルダ: - STCR1010X18 インサート: - TCP18R200F-010 材種: - SH725 切削条件: - Vc = 43 (m/min) f = 0.10 (mm/rev) CDX= 1.5 / 1.1 (mm/min) CW = 2 / 2.5 (mm) 加工形態: 外径溝入れ 切削油: 湿式 使用機械: 小型旋盤
