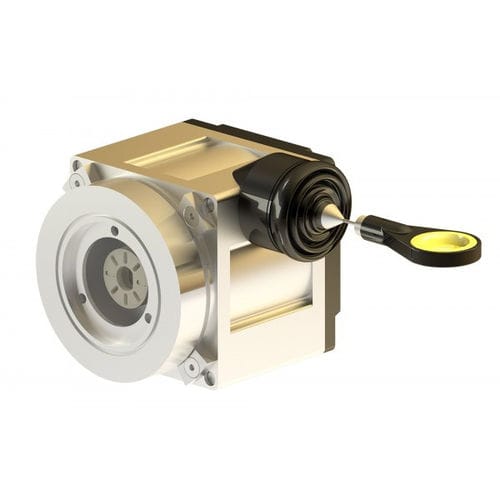

ワイヤ－変位センサ SWH

機械式フレキシブル

この製品は付属品ですのでご注意ください。 「製品」セクションには、選択した記事で注文できる対応するエンコーダがあります。 最大3mの長さを有することができるフレキシブルスチールケーブルの直線運動は、測定ドラムを用いて回転運動に変換される。 測定ドラムは、エンコーダのシャフトに接続されています。 このようにして、測定ケーブルの変位の変化により、エンコーダのシャフトは記録可能な正比例量だけ回転します。 スプリング駆動の回復力は、測定ケーブルを常にしっかりと保持し、それ以外の場合はエラーを引き起こすようなたるみを防止します。 ケーブルは正確に巻き上げられ、ドラムのヘリカル溝にラップするために再現的にラップされます。 ケーブルがドラムに入るノズルは、ドラムに水やほこりが入るのを防ぐためにブラシとベローで保護されています。
