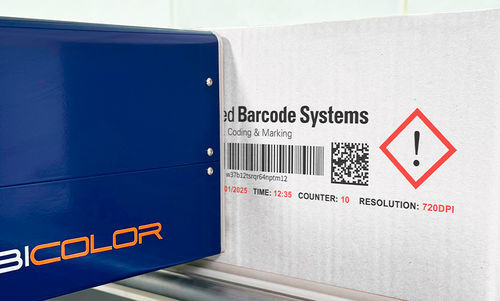

インクジェット刻印機 APLINK HRX BICOLOR

紙皮革プラスチック

概要

APLINK HRX BICOLOR は、United Barcode Systems の高解像度 GrayScale 産業用インクジェットプリンターで、同時二色印字および REACH CLP 準拠のピクトグラムマーキング向けに設計されています。

主な特長

• ライン印刷での同時二色印字に対応し、ピクトグラムや多色マーキングが可能。
• REACH CLP 規則に基づくピクトグラム・テキスト印字を想定した設計。
• GrayScale 印字により多様な素材で高精細な仕上がりを実現。
• 油性インクおよび UVLED 硬化インクに対応。UVLED 硬化は HMI から設定可能。
• Contrast Per Element (CPE) によりインク使用量を最適化し、重要部分を強調。
• ボトル検出システムによりインク種/色の誤設定を防止し、有効期限警告を表示。
• GS1 準拠の 1D/2D バーコード印字に対応。

性能

• 最大速度：最大 250 m/min（選択するプリントヘッドに依存）
• 最大サイクル：最大 30 印字/秒
• 水平解像度：最大 1440 dpi
• 垂直解像度：最大 180 dpi
• 印字高さ／メッセージ幅：最大 140 mm（構成により異なる）

同時二色印字

生産ライン環境で二色を同時に印字でき、ピクトグラムや多色マーキングをリアルタイムで行えます。追加工程を不要にします。

周辺接続

エンコーダー、ビーコン、UVLED 硬化システムに接続可能。複数のプリンター連携やライン機器との連携をサポートします。

拡張性

最大 4 台のプリントヘッドを接続し、単一の制御装置（7" または 10" HMI）で制御できます。スケーラブルなカバレッジと同期印字を実現します。

インク消費最適化 - CPE

Contrast Per Element (CPE) は各要素ごとのコントラストを調整し、メッセージの特定領域を強調しつつ印字あたりのインクコストを削減します。

GrayScale 印字

HMI から設定可能な GrayScale 印字およびオプションの UVLED 硬化により、中間階調の再現性が向上し、多様な素材でより精細な印字結果を得られます。

通信

• 12 個の設定可能な入出力信号：5 入力 / 7 出力（ライン統合用）
• 機能拡張用のオプションアクセサリあり

HMI

7" または 10" の取り外し可能なコントローラを装備。ライン上の任意の位置に設置して操作性を確保できます。

GS1 準拠

テキスト、画像、ロゴ、記号および GS1 規格対応の 1D/2D バーコード（GTIN13、GTIN14、GS1-128、Datamatrix、QR 等）の完全可読印字を目的に設計されています。

ボトル検出システム

ボトル/フラスコの検出によりプリントヘッドを保護し、インク種や色の変更ミスを防止。インク有効期限の警告を表示します。

用途

ピクトグラムマーキング、法規ラベル、二次包装のコーディングなど、二色印字または高解像度 GrayScale 印字が必要な生産ライン用途に適しています。

仕様 / 技術情報

• モデル：APLINK HRX BICOLOR
• メーカー / ブランド：United Barcode Systems
• 印字モード：同時二色印字；GrayScale 印字
• 最大速度：最大 250 m/min（ヘッド依存）
• 最大サイクル：最大 30 印字/秒（ヘッド依存）
• 解像度：最大 1440 dpi（水平）；最大 180 dpi（垂直）
• 印字高さ：最大 140 mm（構成により異なる）
• プリントヘッド数：最大 4（単一 HMI で制御可能）
• HMI：取り外し可能なコントローラ；7" または 10" ディスプレイ
• 通信 I/O：12 個の設定可能な信号（5 IN / 7 OUT）
• 対応インク：油性インクおよび UVLED 硬化インク
• インク最適化：Contrast Per Element (CPE)
• 規格：GS1 準拠の 1D/2D バーコード（GTIN13、GTIN14、GS1-128、Datamatrix、QR 等）
• 保護機能：インク種/色の誤設定を防ぐボトル検出システムおよび有効期限警告
