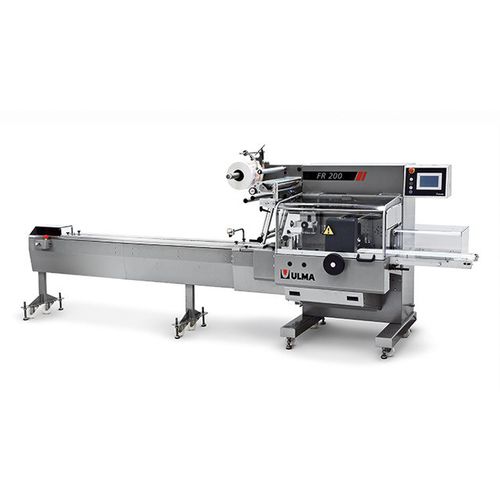

横型包装機 FR 200

H-FFSクッションタイプ袋入り食品産業用

概要
水平フローパック包装機（HFFS）FR 200は、三面シールの枕型包装を行う機種です。中〜高生産能力向けに設計され、ULMAの設計ノウハウ、先進のモーションコントロール、軸制御を強化した7" UPC産業用PCを搭載しています。サニタリ性に配慮したフリートラス構造、直感的なHMI、メンテナンスしやすい人間工学的アクセスを備えています。

技術仕様

• 洗浄・メンテナンスが容易なフリートラス（キャントリバー）構造。
• 標準作動方向：左→右（右→左はオプション）。
• 安定した横シールを得る回転式クロスシーリングジョー。
• フィルムの縦送り、シール、折り込み用の3対ロール。
• ブレーキ付きセルフセンタリング巻取ホルダー。
• 標準供給コンベヤ長：2 m。
• フィルム折り箱は調整可能で各種フィルムに対応。
• 7" UPC産業用PCによるモーションおよび機械制御。
• HMI：7" カラータッチスクリーン、パラメータ設定のグラフィカル表示、異常表示、Ethernetによる遠隔アクセス対応。

FR 200 I P - 「ピーマン包装」

• はかりと組み合わせてピーマンの束を包装するために特化した間欠動作仕様で、可変長包装が可能。
• ピーマン専用の一枚ベルト＋2つのプッシャーを備えた供給コンベヤ。
• 供給コンベヤ上の光電センサで製品の長さを測定し、袋長を制御。
• 固定袋長モードや印刷フィルムの位置合わせ（レジスタ）にも対応。
• トレイ包装仕様への対応も可能。

主なオプション

• トレイ用自動供給装置。
• 各種タイプ・長さの供給コンベヤ（連続運転仕様）。
• 『製品無し＝袋出し無し』機能。
• 『製品位置ズレ＝二重袋』防止機能。
• 印刷フィルムのセンタリング用光電センサ（連続運転仕様）。
• 二連セルフセンタリング巻取ホルダー。
• 右→左向き機（オプション）。
• 湿潤環境向けステンレス仕様。

特性 / 技術仕様

• 型式：FR 200。
• 機種：水平フローパック包装機（HFFS）－三面シール枕型パック。
• 構造：衛生的で清掃しやすいフリートラス設計。
• 作動方向：左→右（オプションで右→左）。
• シール方式：回転式クロスシーリングジョー、3対の縦送りロール。
• フィルム処理：セルフセンタリング巻取ホルダー（ブレーキ付）、調整可能な折り箱、オプションの光電センタリング。
• 供給：標準2 mコンベヤ、ピーマン／トレイ用バリエーションあり。
• 制御：7" UPC産業用PC、7" カラータッチHMI、Ethernet経由の遠隔操作対応。
• 特殊仕様：FR 200 I P（ピーマン対応、可変長、はかり連携、トレイ包装対応可能）。
• オプション：自動トレイ供給、『製品無し＝袋出し無し』等の機能、二連巻取、ステンレス仕様。
