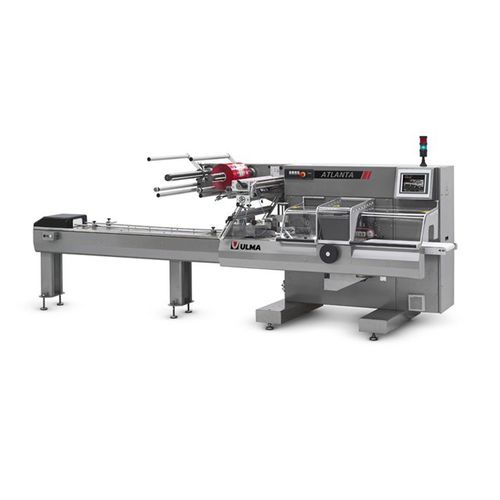

横型包装機 ATLANTA HI-TECH

フローパックH-FFS3面溶接

概要
ATLANTA HI-TECHはULMAの水平フローパック包装機（HFFS）における最高技術搭載モデルです。三つの主要軸を同期させるマルチシャフト電子制御を備え、製品切替時の柔軟性、精確な動作制御、自動／半自動供給装置との容易な統合を実現します。機械設計は衛生性、保守性、フォーマット適応性を重視しています。

主な特長

• クランプ、ロール、給送ユニットを同期させるマルチシャフト電子制御。
• クランプ、ロール、給送にそれぞれ独立した3つの駆動。
• 洗浄や衛生を考慮した垂直プレート構造。
• 保守作業のための機械・電子部品への容易なアクセス。
• 作業方向：左から右（標準）。
• 電子式力制限器付き回転式横シールクランプ。
• 空気式開閉の縦方向シール・搬送用ロール3対。
• レバーブレーキ付き自己センタリングの電動リール支持（オプションで独立駆動・自動交換対応）。
• 標準給送ユニット長さ2 m、他長さはオプション。
• フォーマーは伸縮式でフォーマット適応可能。
• パッケージ長さと楕円形カット速度をタッチスクリーンで調整可能、製品レシピを最大50件まで保存。

オプション

• 各種給送タイプおよび長さ。
• 印刷フィルムのセンタリング用フォトセル。
• 製品有無・位置検出機能（製品なしで袋を作らない、位置ずれ保護等）。
• 独立駆動の電動リール支持、自動リール交換。
• 横シールヘッドの電動高さ調整。
• 温度制御内蔵の産業用PCベース12"カラースクリーン。
• 各種自動給送システム、左側仕様、湿潤環境向けステンレス仕様。
• 収縮性ポリオレフィン向け仕様、DCタイプクランプ仕様。

技術仕様

• 機種：水平フローパック包装機（HFFS）、三つのシール方式。
• 制御：三軸のマルチシャフト電子同期制御。
• 駆動：クランプ、ロール、給送の3独立駆動。
• 給送ユニット：標準2 m、他長さはオプション。
• シール：回転式横シールクランプと空気式開閉の縦シールロール3対。
• 操作系：パラメータ設定、診断、レシピ保存用タッチスクリーン（最大50製品）。
• オプション：フォトセル、電動リール支持、自動リール交換、各種給送、ステンレス仕様、左仕様。
