ガイドストリップ FM

製品説明

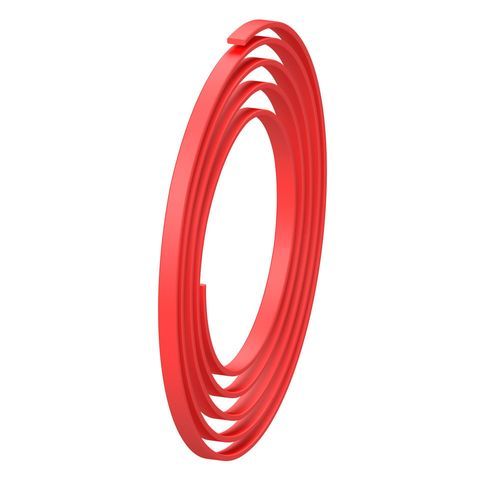

ガイドストリップ FM は連続材から製造され、用途の径に応じて長さを切断できます。ピストンまたはロッドのガイドリングとして使用され、金属同士の接触を防ぎ、稼働中に発生する側方力を吸収します。ガイドストリップは旋盤で加工され、斜めカットの各種材料で供給されます。適切な材質選定と整列が、油圧および空気圧システムの安全な動作に必要です。

標準構造
標準ガイドストリップは、充填PTFE、熱可塑性樹脂、または繊維補強フェノール樹脂／ポリエステル樹脂から製造されます。圧縮強度は材料に依存し、通常は15〜100 N/mm²の範囲です。1本あたりの最大荷重を概算するには、次を適用します: 側方力 / 投影面積 × 0.75。

適用分野

• 静的
• 動的
• 単動式
• 複動式
• 直線運動
• 回転運動
• 往復運動

主な用途
油圧および空圧の動的用途におけるガイド。

材料

• 布基材ラミネート
• ポリマー
• PTFE
• 充填PTFE
• 熱可塑性樹脂
• UHMW-PE

技術値（材料別）

• PTFE：温度 -200°C / +260°C（材料依存）；速度 最大10 m/s；圧力：-
• 熱可塑性：温度 -200°C / +120°C（材料依存）；速度 最大2 m/s；圧力：-
• 布基材：温度 -40°C / +130°C（材料依存）；速度 最大1 m/s；圧力：-

注意
温度、速度、圧力の最大値は同時に適用されるものではなく、材料や媒体によって異なります。

仕様 / 技術仕様

• 代表的な圧縮強度範囲：15〜100 N/mm²（材料依存）
• 代表的な材料：PTFE、充填PTFE、熱可塑性樹脂、布補強フェノール樹脂またはポリエステル樹脂、UHMW-PE
• 温度範囲（材料依存）：PTFE 最大+260°C；熱可塑性 最大+120°C；布基材 最大+130°C
• 最大速度（材料依存）：PTFEで最大10 m/s、熱可塑性で最大2 m/s、布基材で最大1 m/s
• 代表的な用途：油圧および空圧の動的システムにおけるピストンまたはロッドのガイド
