動的シール材 Varitef SH

スパイラルステンレススチール製PTFE

製品説明

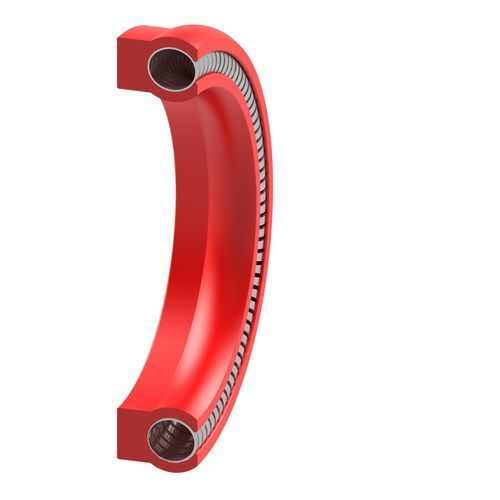

Varitef SHは単動式（アクティブ）シーリングエレメントで、PTFE製シールとプリロード要素としてのステンレス製スパイラルスプリングで構成されています。設計上、システム圧力が上がるとシーリングエッジの荷重も増加し、自己増圧的に機能して大きなギャップを補償できます。PTFE配合は、圧縮強度向上のために特殊充填材（例：カーボン）を含むバリエーションがあります。PTFEとステンレスの組み合わせにより広い温度範囲での使用と滅菌が可能であり、バルブ、ポンプ、定量供給装置や食品・医療用ブレンダーに適しています。低速回転運動や線形動作に適合します。

適用分野

• 静的
• 動的
• 単動（アクティブ）
• 複動（非アクティブ）
• 線形（アクティブ）
• 回転（非アクティブ）
• 往復（非アクティブ）

主な用途
バルブ、ポンプ、定量供給装置、ブレンダー；食品・医療分野

材料
PTFE（充填剤入りバリエーションあり）；ステンレス製スパイラルスプリング；適合する金属部品

技術仕様

• 材料：充填剤入りPTFE（例：カーボン）、ステンレス製スパイラルスプリング
• 圧力定格：最大35 MPa
• 温度範囲：-150°C〜+225°C（材料依存）
• 最大摺動速度：最大20 m/s（用途に依存）
• 注意：温度、速度、圧力の最大値は同時に適用できない場合がある；性能は材料バリアントおよび媒体により異なる。

仕様 / 組立

• 製品種別：単動式シーリングエレメント
• シール材質：PTFE（圧縮強度向上のための充填オプションあり）
• プリロード：ステンレス製スパイラルスプリング
• 典型用途：バルブ、ポンプ、定量供給システム、食品・医療機器
• 特長：大きなギャップを橋渡し可能；低速回転に適合
• 組立推奨：組立を容易にするため開溝を推奨；閉溝設計には制約あり
