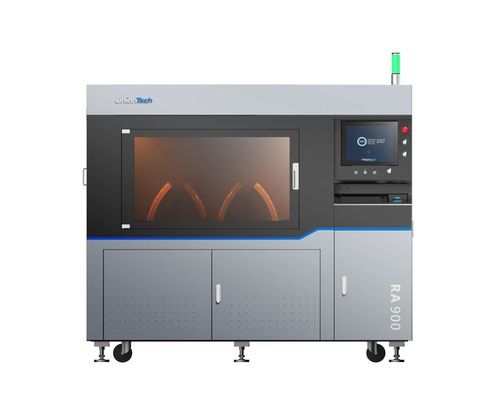

樹脂3Dプリンタ RA900

産業用ALS連続作動用

製品概要
RA900は、タイヤ金型の量産向けに設計されたデュアルレーザー方式の光造形（SLA）3Dプリンターです。ビルドボリュームは950 × 550 × 400 mmで、中型のトレッド金型を4個を36時間内に製作可能（通常は1個あたり<10時間）。従来のCNC工程（2～3週間）に代わる生産手段です。ワンクリックのネスティングや自動サポート生成を行うUnionTechのUT‑ONEソフトウェアを標準搭載。計測値の目安：表面粗さ Ra < 3.5 µm、寸法精度 ±0.08 mm、円周精度（丸み偏差） < 0.05 mm、ポイント適合率 < 95% — ベンチレス・インサート不要のタイヤ金型要件を満たします。連続稼働時の良品率は95%超で、在庫ゼロ・ロットサイズ1の製造を可能にします。

主な特長

• 超微細印刷：表面粗さ Ra < 3.5 µm、円周偏差 ≤ 0.05 mm、寸法精度 ±0.08 mm、ポイント適合率 < 95%。複雑なトレッド形状に最適化。
• 高効率生産：デュアルレーザー構成と大容量ビルド（950 × 550 × 400 mm）により、タイヤ金型の基礎部を最大4個同時に印刷可能。
• 稼働安定性：連続稼働時の良品率 > 95%、閉鎖光学経路により長期的な安定性を確保。
• スマート運用：UT‑ONEの 'One for All' ワークフローで自動部品配置、自動サポート生成、賢い生産スケジューリングを実現。

技術データ（表）
ビルドボリューム：950 × 550 × 400 mm
レイヤー厚：0.05–0.25 mm
精度：L < 100 mm: ±0.1 mm / L ≥ 100 mm: ±0.1% × L；寸法精度：±0.08 mm
レーザー：2レーザー、固体三重周波Nd:YVO4
ビームサイズ：0.07–0.85 mm
走査速度：6–18 m/s
波長：355 nm
制御ソフトウェア：RSCON
前処理ソフトウェア：PolydevsPro、BPC
OS：Windows 10
データ形式：.stl
電源仕様：100–240 VAC、50/60 Hz、3.0 kVA
温度範囲：22–26 °C
相対湿度：< 40%
レジンバット容量：370 kg
レジンバット寸法：997 × 787 × 457 mm
プリンター寸法：2152 × 1445 × 1836 mm
プリンター質量（正味）：1100 kg

仕様

• 型番：RA900
• 技術：光造形（SLA）、デュアルレーザー
• ビルドボリューム：950 × 550 × 400 mm
• レイヤー厚範囲：0.05–0.25 mm
• 表面仕上げ能力：Ra < 3.5 µm
• 寸法精度：±0.08 mm（一般）、L < 100 mm: ±0.1 mm；L ≥ 100 mm: ±0.1% × L
• 円周偏差：< 0.05 mm
• ビームサイズ：0.07–0.85 mm
• 走査速度：6–18 m/s
• レーザー波長：355 nm
• 制御ソフト：RSCON；前処理：PolydevsPro、BPC；UT‑ONEによる自動ネスティング/サポート
• データ入力：.stl
• 電気：100–240 VAC、50/60 Hz、3.0 kVA
• 環境：22–26 °C；相対湿度 < 40%
• レジンバット：容量 370 kg；寸法 997 × 787 × 457 mm
• プリンター実寸：2152 × 1445 × 1836 mm；正味質量 1100 kg
