二酸化炭素ガス変換器 501 DT KwikSense Pro

炭素二酸化硫黄酸素

製品概要

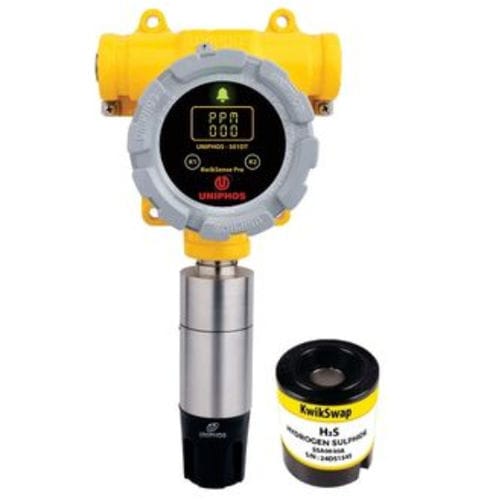

Uniphos 501 DT KwikSense Pro スマートデジタルガストランスミッタは、毒性ガス、酸素、可燃性ガスの検知に対応する汎用産業用トランスミッタです。KwikSense Smart Sensors と互換性があり、複数のセンサー技術をサポートして迅速かつ工具不要でセンサー交換が可能です。輸送可能な事前校正済みセンサーと、磁気ワンドによる非侵襲キャリブレーションによりダウンタイムを低減し、危険区域での安全な運用を実現します。出力は RS-485 MODBUS-RTU デジタル、4-20 mA アナログ、オプションで HART を備えます。ATEX、IECEx、SIL2 認証取得済みです。

用途

• 石油・ガス・石油化学プラント
• 石油化学および化学工場
• 医薬品製造
• 海洋・オフショア設備
• 肥料製造
• 原子力施設
• 鉄鋼プラント

特長

• 複数センサー技術に対応する汎用トランスミッタ（EC、PELL、NDIR、PID、SS、MPS）。
• アナログおよびデジタル出力：4-20 mA と MODBUS（RS-485）；HART はオプション。
• 事前校正済み KwikSense Smart センサーによる迅速な交換。
• 磁気ワンドによる非侵襲キャリブレーション — ハウジングを開ける必要なし。
• 安全認証：ATEX、IECEx、SIL2（該当する場合は CE）。
• ローカル制御/アラーム用に設定可能な無電位リレー接点 3 個。
• 広い動作温度範囲（センサー依存）：-40 ～ +65 °C。
• 明るい 8 x 2 OLED 表示で読み取りと状態表示が明確。

ガス一覧（表）
アセチレン | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellister
アンモニア | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
アンモニア | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
臭素* | 061A | SS00061A | 0 – 20 ppm | 0.1 ppm | EC
ブタノール | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellister
二酸化炭素 | 025A | SSA0025A | 0 – 5% v/v | 0.01% v/v | NDIR
二酸化炭素 | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
二硫化炭素 | 021A | SSA0021A | 0 – 50 ppm | 0.1 ppm | PID
一酸化炭素 | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
塩素 | 060A | SSA0060A | 0 – 20 ppm | 0.1 ppm | EC
塩素 | 060B | SSA0060B | 0 – 10 ppm | 0.1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0.1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
ホルムアルデヒド | 098A | SS00098A | 0 – 10 ppm | 0.1 ppm | EC
HC（メタン） | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellister
HC（メタン） | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | 固体センサー
水素（IIC） | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellister
水素（IIC） | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
水素（IIC） | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
炭化水素 | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | 固体センサー
塩化水素* | 070A | SS00070A | 0 – 20 ppm | 0.1 ppm | EC
シアン化水素 | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
フッ化水素* | 072A | SS00072A | 0 – 10 ppm | 0.1 ppm | EC
硫化水素 | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
硫化水素 | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
液化石油ガス（LPG） | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellister
メタン | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
メタン | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
メルカプタン* | 035A | SS00035A | 0 – 20 ppm | 0.1 ppm | EC
メタノール** | XXA | – | 0 – 100 ppm | 1 ppm | EC
二酸化窒素 | 081A | SS00081A | 0 – 20 ppm | 0.1 ppm | EC
酸素 | 010A | SSA0010A | 0 – 25% v/v | 0.1% v/v | EC
オゾン* | 015A | SS00015A | 0 – 1 ppm | 0.01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
ホスゲン* | 055A | SS00055A | 0 – 1 ppm | 0.01 ppm | EC
ホスフィン | 050A | SS00050A | 0 – 10 ppm | 0.01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
プロパン | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellister
プロパン | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
二酸化硫黄 | 040A | SSA0040A | 0 – 20 ppm | 0.1 ppm | EC
塩化ビニル（VCM）* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
揮発性有機化合物（VOC） | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
揮発性有機化合物（VOC） | 100B | SSA0100B | 0 – 40 ppm | 0.1 ppm | PID
VOC（ベンゼン） | 100C | SSA0100C | 0 – 20 ppm | 0.1 ppm | PID

凡例
EC：電気化学式 • Pellister：Pellister • NDIR：非分散型赤外線 • PID：光イオン化検出

注記
* 詳細は工場にお問い合わせください
** 選択センサーあり；詳細は販売元へお問い合わせください

ダウンロード

• KwikSense Pro ブロシュア（PDF）

技術仕様

• センサー技術：EC / PELL / NDIR / PID / SS / MPS
• 動作電圧：18～30 VDC
• システムタイプ：マイコンベース機器（非侵襲キャリブレーション）
• 表示：OLED 8 x 2
• サンプリング方式：拡散
• センサー：交換可能なスマートセンサー（事前校正オプション）
• LED：トリカラーLED
• アラーム：ユーザ設定可能な2段アラーム
• 出力：4-20 mA / MODBUS（RS-485）/ HART over 4-20 mA（オプション）
• リレー：無電位接点 3 個
• 負荷抵抗：600 Ω（最大）
• 消費電力：< 3 W
• 筐体：耐炎性 – 鋳造アルミ合金 / SS-316
• 防護等級：IP66
• 寸法（mm）約：155 x 145 x 100（ケーブルグランド・ストッパー除く）
• 配線：3/4 線
• インターフェース：非侵襲磁気ワンドによるキャリブレーション＆設定
• 動作温度：-40 ～ +65 °C（センサー依存）
• 動作圧力：周囲 + 10%
• 動作湿度：0-95% RH（極端な湿度への長時間曝露はセンサー性能を低下させることがあります）
• ケーブル入口：½” NPT (M20) – 2 個 / ¾” NPT (M25) – 2 個
• 認証：ATEX、IECEx、SIL2、CE、HART
• 重量：約 2.3 kg
