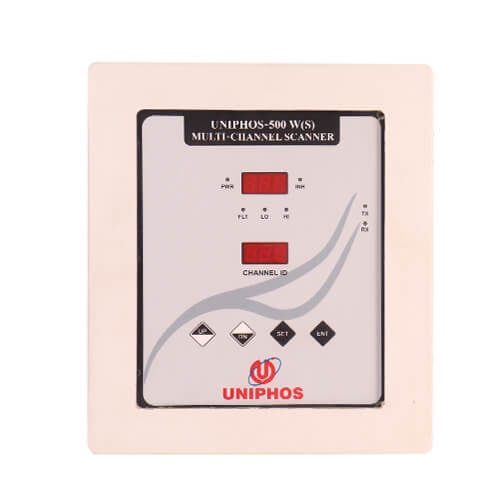

ガス用監視ユニット Uniphos 500 WS

船用化学工業用製薬産業用

製品概要 Uniphos 500 WS は最大8台のガストランスミッタを監視できる8チャンネルのガス監視ユニットです。視認性の高い3桁7セグメントLED表示が各チャンネルの濃度を順次表示します。各チャンネルに対して設定可能な2つのアラームセットポイントと、故障・警報・アラーム用の3つの共通リレー接点により、柔軟な接続と制御が可能です。

用途

• 製油所
• 石油化学プラント
• 医薬品工場
• 発電・ユーティリティ
• 海洋用途
• 化学工場

特長

• マイクロプロセッサベースの信頼性の高い監視システム
• 高視認性3桁7セグメントLEDが8チャンネルのガスレベルを順次表示
• 全チャンネル共通の3つのリレー（Fault、Warn、Alarm）
• 各チャンネル2段階のアラーム設定が可能で閾値を構成可能

技術仕様

• 表示: 3桁7セグメントLED表示
• チャンネル数: 8
• 入力信号: 産業標準 4-20 mA アナログ信号
• アラーム: LOW、HIGH、FLT 用の無電位接点リレー ×3
• 入力電源: 110-230 V AC ±10 %, 50/60 Hz
• 出力電源: 24 VDC（トランスミッタ用のみ）
• ファンクションキー: UP、DOWN、SET、ENTER キー
• 動作温度: 0～50 °C
• 圧力: 周囲 ±10 %
• 筐体: FRP / FLP
• 重量: FRP: 約6 kg; FLP: 約17 kg
• 寸法: FRP: L=300 mm, W=175 mm, D=350 mm; FLP: L=245 mm, W=200 mm, D=425 mm
