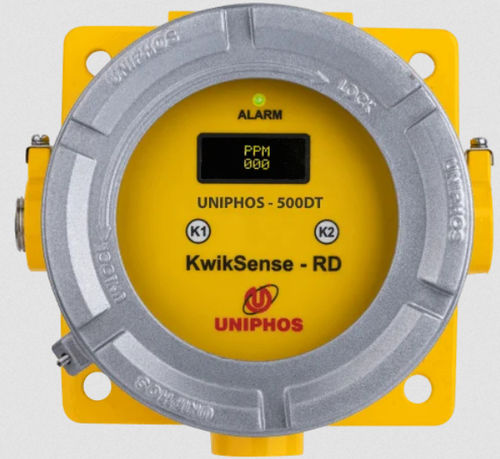

遠隔ディスプレイ KwikSense RD

有機ELデジタル産業用

概要
Uniphos KwikSense RD は、送信機の表示を遠隔地に複製し、一次送信機が視認しにくい場合でも表示およびローカル制御を可能にします。検出器とコントローラ間のブリッジとして、またはコントローラとして動作できます。
RS-485 MODBUS-RTU と 4-20 mA 出力を備え、コントローラや検出器へ接続可能です。すべての設定は付属の非破壊マグネティックワンドで行えます。ATEX、IECEx、SIL2、InMetro などの国際認証を取得しています。

用途

• 石油・ガス施設
• 石油化学プラント
• 化学処理施設
• 製薬製造
• 海洋および洋上プラットフォーム
• 肥料プラント
• 原子力施設
• 鉄鋼業

特徴

• 遠隔表示および検出機能
• アナログ 4-20 mA 出力と RS-485 上の MODBUS デジタル通信
• 温度クラス T4：-20 °C ～ +85 °C
• 無電位接点リレー 3 点
• 非破壊マグネティックワンドによる設定
• 国際認証：ATEX、IECEx、SIL2、InMetro（等）

仕様

• センサー入力：業界標準 4-20 mA（センサーモジュール非該当）
• 動作電圧：18～30 V DC
• システムタイプ：マイコンベース、非侵襲校正
• 表示：8 x 2 OLED
• LED：トリカラー LED
• アラーム：ユーザー設定可能なアラーム 2 点
• 出力：RS-485 MODBUS / 4-20 mA 電流出力
• リレー：無電位接点 3 点
• 負荷抵抗：最大 600 Ω
• 消費電力：< 3 W
• エンクロージャ：防火構造（鋳造アルミ合金または SS-316）
• 保護等級：IP66
• 寸法：直径 約 250 mm、 高さ 約 170 mm
• 配線：3/4 線構成
• インターフェース：非破壊マグネティックワンドによる校正/設定；オプションでワイヤレス対応
• 動作温度：-20～60 °C
• 使用圧力：周囲圧力 +10 %
• 動作湿度：0～95 %RH（結露無）
• ケーブルエントリ：½” NPT（2）、3/4”（1）
• 認証：ATEX、IECEx、SIL2、InMetro（PESO、CMFRI、MED 等含む）
• 重量：鋳造アルミ 約 2.5 kg、SS-316 約 5.2 kg

技術仕様

• モデル入力：業界標準 4-20 mA
• デジタル通信：RS-485 MODBUS-RTU
• 電源：18–30 V DC；消費電力 < 3 W
• 表示：8 x 2 OLED
• アラーム/リレー：ユーザー設定アラーム 2 点；無電位接点リレー 3 点
• エンクロージャ/保護：鋳造アルミまたは SS-316、防火構造；IP66
• 寸法・重量：Ø 約 250 mm；H 約 170 mm；約 2.5 kg（Al）/ 約 5.2 kg（SS316）
• 環境条件：-20 ～ 60 °C；0–95 %RH 結露無
• エントリ & 配線：½” NPT（2）＆ 3/4”（1）；3/4 線
• 設定：非破壊マグネティックワンド；監視/設定用ワイヤレスはオプション
• 認証：ATEX、IECEx、SIL2、InMetro（等）
