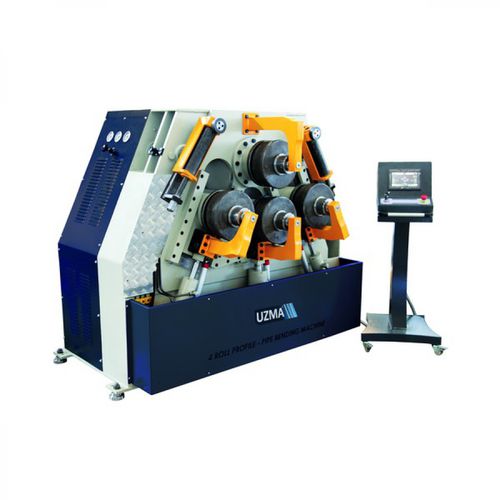

形材折り曲げ機 UPB-4 油圧式4本駆動横型
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 油圧式
- 製品用途
- 形材
- ロール数
- 4本駆動
- 方向
- 横型, 縦型
- 管径
70 mm, 90 mm, 110 mm
(2.76 in, 3.54 in, 4.33 in)- ローラー径
200 mm, 260 mm, 320 mm
(8 in, 10 in, 13 in)- 全長
1,200 mm, 1,700 mm, 2,000 mm
(47 in, 67 in, 79 in)- 全幅
1,100 mm, 1,450 mm, 1,700 mm
(43 in, 57 in, 67 in)- 全高
800 mm, 1,200 mm, 1,250 mm
(31 in, 47 in, 49 in)- 重量
1,400 kg, 2,800 kg, 4,500 kg
(3,086 lb, 6,173 lb, 9,921 lb)- 出力
3 kW, 5.5 kW, 7.5 kW
(4.1 hp, 7.5 hp, 10.2 hp)
詳細
- 4本ロール機。
- スチール溶接構造フレーム。
- 3ロールは遊星ギアボックス(UPB-4 90-110)による油圧駆動。
- 2ロールは遊星ギアボックス（UPB-4 70）による油圧駆動。
- シャフトは高張力特殊鋼製。
- ロールは穴の中で硬化し、研削されます。
- ボトムロールとラテラルロールは油圧で上下に可動。
- 水平および垂直作業位置。
- 3+3 軸油圧式ラテラルアングルガイドロール (UPB-4 90-110)
- 2+2 軸機械式ラテラルアングルガイドロール (UPB-4 70)
- 可動式コントロールパネル。
---
