- 指定しています。選択式ブレージングカルーセル
- モデルミニウェーブ(マルチポイントノズル付き
- プリント基板の最大寸法250×250mm
- サイクルタイム最小10秒(オプションにより異なる
- 電源/電圧:11kW/400V+N+T
- 空虚重量 / 合金重量: 900 Kg / 30~50 Kg

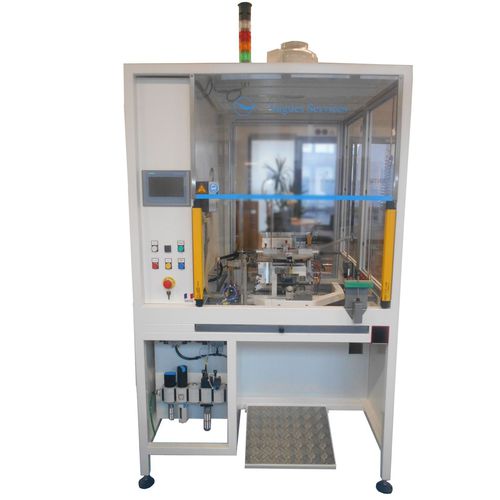

ブレージングカルーセル 単品では全空圧式、多品種では全電動式で構成されています。
アームや部品の有無を検知する光ファイバーを備えたローディング/アンローディングゾーン
フラクシングゾーン
予熱ゾーン(オプション
ミニウェーブはんだ付けゾーン
無形バリア
アームサポート付き回転テーブル
フラックス用ボトルケージ
クリーンビン
電気キャビネット
タッチスクリーン付きHMIコンソール
カラータグ
寸法長さ2050mm x 幅2000mm x 高さ2340mm(ステーションの構成により、寸法は若干異なる場合があります)。
ローディング/アンローディングエリア
アーム検出用の光ファイバー、部品検出用のセル1個とそのアンプで構成されたステーション。バーコードリーダーを追加することで、シリーズごと、または1つの部品ごとに起動することができます(仕様書をご提出ください)。
カップルツボで。
フラクシングるつぼ:空圧シリンダまたは電動シリンダで制御されるバケット付きのるつぼ。
お客様の部品に合わせたカスタムメイドのバケット
流れ検知センサー
空圧または電動昇降システム
3つのレベルセンサー付きフロー用中間タンク
フロー用シングルボトルホルダー(アルコールが必要な場合はダブルボトルホルダー
ドロップジェット」タイプのスプレーノズル
電動X/Yテーブル付きフラクシングステーション
直線2軸
自動スプレーノズル1個 Ø4~6 mmインパクト
1 ステンレス製圧力鍋-5リットル MDCステンレス製-0/7
---
