パフォーマンス試験機 TENSO-LAB 4 | 2512E-F

安全トラクション強度強度センサー

製品概要

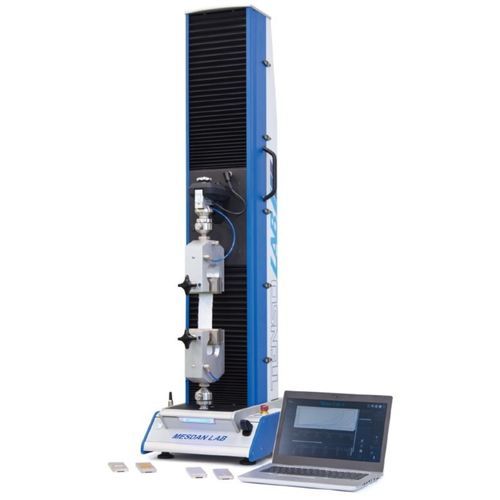

Tenso-Lab 4 は、定評ある Tenso-Lab 半自動引張試験機の最新世代です。産業用ミニPCを内蔵する設計。各種アクセサリ（ロードセル、チャック、ツール）により、試験要求に応じた機器構成が可能です。一般的な構成例：単繊維・繊維束、単糸、LEA/束、織物（引張、引裂、縫い目滑り、穿刺など）、革、衣料付属品、ロープ、不織布、ジオテキスタイル。

新モデルの特長

• 新しいハードウェア
• 新しいコンポーネント
• モダンなオープンソフトウェア

主な特徴

• CRE（Constant Rate of Extension）試験原理に基づいて設計。
• ベルトレスのダイレクトドライブ、ボールベアリング式ボールねじ。
• 自動プレテンションおよびロードセル・チャックの自動認識。
• HBM（Germany）製の高品質ロードセル、精度クラス：± 0,02%。
• 極低速での試験実施が可能。
• 取得データの高分解能。
• 高い復帰速度（1800 mm/min）。
• ロードセルのクイック交換（旧モデルの約2分に対し約10秒）。
• 事故防止のための高度なアラームシステムおよび安全なチャック移動機構。
• 産業用ミニPC内蔵。PC未搭載版もあり（コード 2512F）。
• Marks & Spencer 公認。
• ISO 17025 校正証明書（Accredia - ILAC）を要望に応じて提供。

利用可能なチャックおよびアクセサリ（一例）

• 繊維束用チャック 0" & 1/8"（Pressley 法） — コード 331A.2（チャック）+ コード 331A.8（チャックホルダー）
• 単繊維用空気圧チャック — コード 2512E.725
• 糸用空気圧チャック（金属＆ゴム製ジョー付） — コード 2512E.700
• 高強力糸用空気圧チャック（"Bollard"） — コード 2512E.760
• 中〜軽量織物用空気圧チャック、容量約60 Kg、幅100 mm — コード 2512E.705
• フィルム用機械式 PBF チャック、幅 25 mm — コード 2512A.997
• ネイルティアツール 下部（UNI 7275） — コード 2512A.856
• ASTM D4964 に準拠した伸びと回復性評価用機械式ループチャック — コード 2510.932
• 交換可能なジョー：ゴム／ローレット、Grab、Contact Line 等
• ジッパー試験キット（ASTM D2061） — コード 2510.157
• パンツフック等のフック用上部ロングノーズバイスグリップ（ボタン用） — コード 2510.152
• ASTM D2061 準拠のジッパーキット用要素 — コード 194E.28
• 上部ユニバーサルグリップ（コード 2510.151）および下部布クランプ（コード 2510.150）ボタン等用
• ボタングラスプキット：上部 コード 2510.155 & 下部 コード 2510.154；下部布クランプ コード 2510.150
• 上部スタッドグリップ（コード 2510.153） & 下部布クランプ（コード 2510.150）ベビー用スナップのオス部品試験用

技術データ
ロードセル容量 | ロードセル精度 | 分解能 | コード
10 N | 0,2 cN | 0.0001 cN | 2512E.579
20 N | 0,4 cN | 0.0002 cN | 2512E.580
100 N | 2 cN | 0.001 cN | 2512E.581
500 N | 10 cN | 0.005 cN | 2512E.583
1000 N | 20 cN | 0.01 cN | 2512E.584
5000 N | 100 cN | 0.05 cN | 2512E.585

技術仕様

• 試験原理：CRE（Constant Rate of Extension）。
• 駆動：ベルトレス、ダイレクトドライブのボールねじ。
• 自動機能：プレテンション、ロードセルおよびチャックの認識。
• ロードセル：HBM（Germany）、精度クラス ± 0,02%。
• 試験速度：極低速度での試験が可能；復帰速度は最大 1800 mm/min。
• データ収集：高分解能のデータ取得。
• ロードセル交換：クイック交換（約10秒）。
• 安全：高度なアラームシステムおよび安全なチャック移動機構。
• 制御：産業用ミニPC内蔵（コード 2512E）；PCなしバージョンあり（コード 2512F）。
• 利用可能な試験/構成：単繊維、繊維束、糸、LEA/束、織物（引張、引裂、縫い目滑り、穿刺）、革、衣料付属、ロープ、不織布、ジオテキスタイル。
• アクセサリ：特定の規格や要件に合わせて機器を構成する複数のチャック、ジョーおよび試験キット。
• 承認 & 校正：Marks & Spencer 公認；ISO 17025 校正証明書は要望に応じて提供。
