光学ビデオ顕微鏡 250D

検査用実験用品質管理用

製品概要
繊維、紡績糸、布地、ニット、不織布および関連する機械部品の顕微検査と定量解析を行うコンピュータ式ビデオアナライザー。試験室での品質管理、受入材料の検査、繊維材料の研究開発用途に適しています。

適用用途

• 単一繊維の繊度（ファイネス）を迅速に解析するため。
• 混紡内の繊維種類を識別し、構成比を算出するため。
• 購入材料の特性確認、糸構造の解析および欠陥検出のため。
• 糸の番手（dtex/den）や円断面フィラメントの計数を測定するため。
• 糸中のライクラ等の弾性フィラメントの分布評価、及び不織布の緻密性評価のため。
• 断面の面積および周長を測定するため。
• 針先、紡糸ノズルなどの機械部品を検査し、経緯密度をcmまたはインチに換算するため。
• 測定値の処理、保存、印刷および最小/平均/最大値、CV%、分布グラフの作成のため。

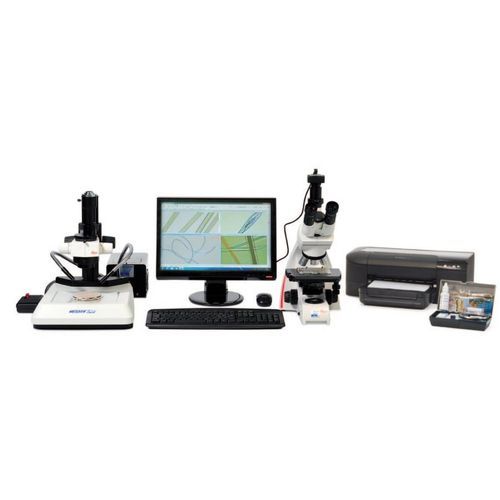

システム構成

• LEICA 生物顕微鏡：スライド移動は微動式、偏光照明を備え、画面表示での倍率は195X〜2830X（繊維・糸解析向け）。
• LEICA 実体顕微鏡：照明ベース付き、画面表示での倍率は16X〜189X（布地・糸・機械部品検査向け）。
• 均一照明用LEDリングライト。
• LCDモニタおよび写真品質プリンターを備えたPC一式。
• 画像取得用プロ用デジタルカラーカメラ、1/2.3"センサー、25.0 Mpixel、USB 3.0。
• 画像取得、測定値抽出、ライブおよび保存画像への注釈付与、統計解析を行うソフトウェア。
• サンプル準備および顕微解析用ファイバーマイクロスコープキット（コード250.325）。

参照規格
ISO 137、UNI EN 12751、UNI 5423、UNI ISO 1130、ASTM D629、ASTM D2130、ASTM D276、AATCC 20、IWTO 8、TWC TM24、NIKE（セクションH、繊維含有率試験要件）。

仕様 / 技術仕様

• 生物顕微鏡の画面倍率：195X〜2830X。
• 実体顕微鏡の画面倍率：16X〜189X。布地や機械部品用の照明ベース付き。
• デジタルカメラ：1/2.3"センサー、25.0 Mpixel、USB 3.0インターフェース。
• 測定機能：単糸の繊度、混紡中の繊維識別、組成比率解析、糸番手（dtex/den）、断面の面積・周長測定、不織布の緻密性解析、欠陥検出。
• 機械部品の検査：針先、紡糸ノズル、トラベラー等。
• 布地解析：経糸・緯糸密度のcmまたはインチ換算。
• ソフトウェア：ライブ画像測定、注釈、保存、最小/平均/最大値、CV%、分布グラフ、統計レポート機能。
• 照明：LEDリングライト付属。
• PC、LCDモニタおよび写真品質プリンターが付属。オプション：ファイバーマイクロスコープキット（コード250.325）。
