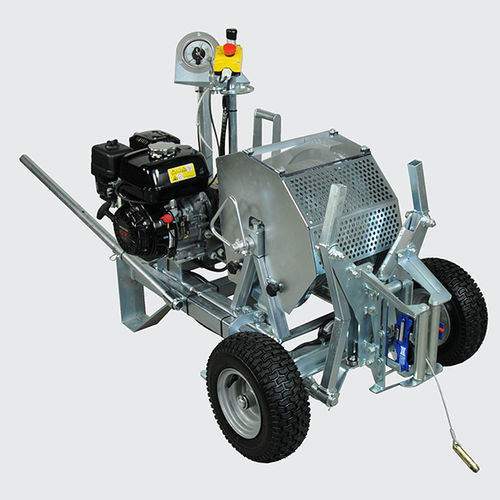

エンジン式ウィンチ SBS 510DL

ケーブル用コード式引っ張り

製品説明
このHonda製ガソリンエンジン搭載ウインチは、Vベルト駆動ではなく、フリークラッチ式の力学的伝達によるシーブドラム（巻取りドラム）を採用しています。主に配管内へ補助ロープを吹き込む作業や、その後に大型のウインチ牽引用ロープを引き込む作業に使用されます。光ファイバーケーブル、サブダクト（マイクロダクト）や電力ケーブルなど、径の小さいケーブルの引込みにも対応します。分割式ドラムは迅速かつ容易に交換可能です。ワイヤ収容量：最大1100 m Ø4 または 750 m Ø5。二輪のエアタイヤ（手押し車形）で移動可能です。

機能 / 仕様
ウインチは2つの仕様で提供されます：最大荷重を調整でき自動停止するダイナモメーター付き、または電子式記録装置 MP 50（別売）対応仕様。電子式記録装置は牽引力、長さ、速度（m/min）をデジタル表示および記録します。USB 接続によりデータを PC／ノートパソコンへ転送できます。安全上の理由から、最下段のシールでの使用は 5.0 kN に制限されています。

安全および操作機能
補助ロープ用ウインチは、手動ロープガイドおよび労働安全規則に準拠したロープ保護カバーを装備しています。ダイナモメーター付きのウインチには、オプションで機械式長さ計（コード 232380、SLM 510）を装着できます。電子式記録装置には長さおよび速度の計測機能が含まれます。

注意

• SBS 510DL と 510ML 型は減速（ハーフスピード）で、ケーブルの繊細な牽引作業に適しています。

特性 / 技術仕様

• 製品名：SBS 510DL
• コード：232312
• エンジン出力：4.1 kW
• エンジン：ガソリン（Honda）
• 牽引力：5.0 / 4.0 kN（最下段のシールは 5.0 kN に制限）
• 計測装置：ダイナモメーター（または電子式記録装置 MP 50 対応）
• 重量：163 kg
• ワイヤ収容量：最大 1100 m Ø4 mm または 750 m Ø5 mm
• ドラム：分割式、迅速かつ簡単に交換可能
• 移動性：二輪のエアタイヤ（手押し車形）で移動可能
• データ転送：USB ポート（電子式記録装置使用時）
