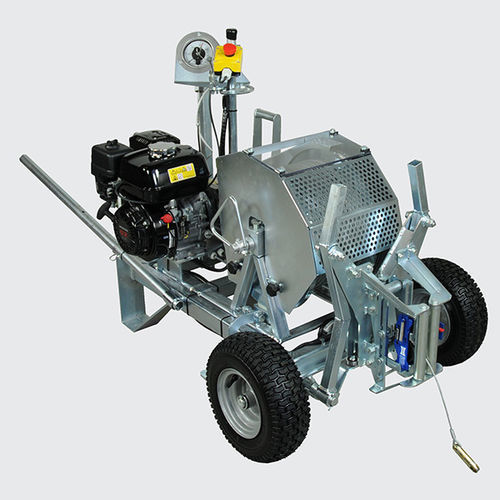

エンジン式ウィンチ SBS 511ML

熱ケーブル用コード式

製品概要
このホンダ製ガソリンエンジン搭載のウィンチは、従来のVベルト駆動ではなく、フリー動作可能な巻線ドラムを備えたフリクション駆動（力率駆動）を採用しています。本機は主にケーブル保護管内への補助ロープの吹き込みおよびその後の大型牽引用ロープの引込みに使用されます。また、光ファイバーケーブル、サブダクト（マイクロダクト）、電力ケーブル等の小径ケーブルの引込みにも使用できます。分割式のドラムは素早く簡単に交換可能です。巻取可能長さは最大1100 m Ø4 mmまたは750 m Ø5 mm。二輪の空気入りタイヤを採用した一輪車形状の台車により、運搬可能です。

仕様 / 測定・記録装置
本ウィンチは2種類の仕様で提供されます：最大荷重を調整でき、自動停止機能を備えたダイナモメータ付き、または電子記録装置MP 50（本体は別売）用の準備仕様。MP 50は引張力・長さ・速度（m/min）をデジタル表示・記録します。USB端子経由でPCやノートパソコンへデータ転送が可能です。安全上の理由から、最下層の巻上では牽引力を5.0 kNに制限しています。

安全性と付属品
補助ロープ用ウィンチは、手動ワイヤー巻取ガイドおよび安全規程に適合したワイヤーカバーを装備しています。ダイナモメータ付きウィンチは、オプションで機械式距離計（コード232380、SLM 510）を装着可能です。電子記録装置には長さおよび速度の測定機能が含まれます。

注意

• SBS 510DLおよび510ML型は低速（半速）で動作し、繊細なケーブル引込み作業に特に適しています。

図面 / データシート
利用可能な書類はありません

性能 / 技術仕様

• エンジン出力：4.1 kW
• エンジン：ガソリン
• 牽引力：5.0 / 4.0 kN
• 測定装置：MP 50（電子記録装置）用準備、またはオプションのダイナモメータ
• 重量：174 kg
• 巻取容量：最大1100 m Ø4 mmまたは750 m Ø5 mm
• オプションアクセサリ：機械式距離計コード232380（SLM 510）
