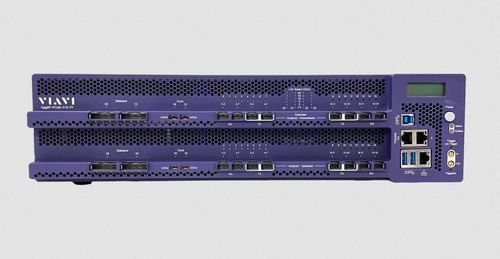

信号分析器 Xgig 6P16

電気回路網用高性能制御用

VIAVI ソリューションズの PCI Express® 6.0 用 Xgig® 16 レーンエクササイザーは、Xgig PCIe 製品ポートフォリオに次世代の高速 64GT/秒のテスト機能をもたらします。このエクササイザーは、生成された PCIe 6.0、CXL、および NVMe のデータトラフィックに対して完全なビットレベルの再現性のある制御を提供するため、難しいプロトコル通信の問題をデバッグするための貴重なツールです。アナライザを使用すると、ホストと端末デバイス間のトラフィックを詳細に表示でき、PCIe FLIT モード、非 FLIT モード、CXL、および NVMe をサポートします。エクササイザーおよびアナライザの機能は、多機能シャーシとアプリケーション固有のアナライザまたはエクササイザーインターポーザを介して提供されます。 利点 完全に統合されたアナライザ/エクササイザーにより、さまざまなテスト条件が可能 最も複雑な PCIe、CXL、NVMe テストケースのキャプチャとデコードが可能 プロトコルの問題の分析とデバッグにおいて最大限の柔軟性を提供 強力なグラフィカルな制御インターフェイスにより、ステータス情報を素早く提供し、テストケースを迅速にセットアップ可能 PCIe6 でのシグナルインテグリティを最適化 市場投入までの時間の短縮と収益の早期化 エンジニアリングコストの削減 アプリケーション アナライザを使用すると、ホストと端末デバイス間のトラフィックを詳細に表示でき、PCIe FLIT モード、非 FLIT モード、CXL、および NVMe をサポート可能 エクササイザーとそのリンクパートナー間のトラフィックフローのキャプチャと分析が可能 エクササイザーは、ルートコンプレックス（RC）または端末（EP）デバイスの動作をエミュレート ハイパースケーラーやその他のプロバイダーが必要とするハイパフォーマンスコンピューティングや人工知能などの帯域幅を大量に使用するアプリケーションが可能 特長 最大 64GT/秒の PAM4、PCIe 6.0 データレートで動作 PCIe 1.0、2.0、3.0、4.0、5.0 との下位互換性、および 2.5、5.0、8.0、16、32GT/秒 NRZ のデータレート 1、2、4、8、および 16 レーンのリンク幅をサポート 合計 64GB メモリ（アップストリームキャプチャ 32GB、ダウンストリームキャプチャ 32GB） ユーザーはエクササイザーのリンクレートと幅を設定し、他のレートへの移行を制御可能 完全に統合されたアナライザ/エクササイザーにより、さまざまなテスト条件が可能 新しい PCIe FLIT モード、FEC、TS0 オーダードセットに対応 履歴ログ付きの LTSSM 状態追跡 ユーザーはカスタムテスト構成を定義して保存可能 スクリプト API により、複雑なユーザー定義のテストケースを作成可能 Trace Control、Expert、Serialytics などの VIAVI Xgigツールスイートによるサポ―ト
