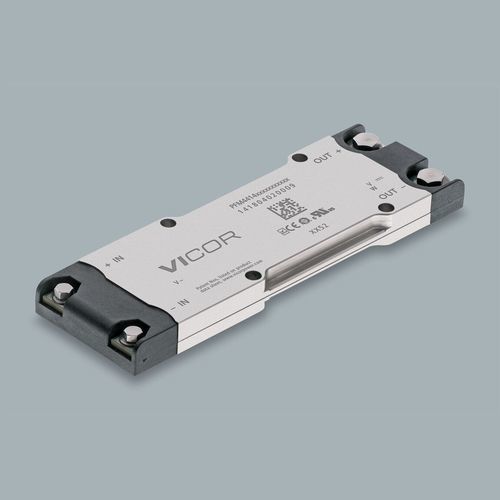

産業用電流変換器 PFM4414VB6M24D0CA0

通信用途

製品概要
PFM4414VB6M24D0CA0はPFM™シリーズの分離型AC-DCコンバータ（PFC搭載）に属します。4414 VIAパッケージのコンパクトでロー・プロファイルな設計。チャシス取り付けまたは基板取り付けが可能で、広いAC入力範囲で24V、最大400Wを供給します。

主な仕様

• 入力電圧：85 V ～ 264 V AC
• 出力電圧：24 V
• 出力電力：400 W
• パッケージ：4414 VIA
• 外形寸法（代表）：4.35 x 1.4 x 0.37 in / 110.55 x 35.54 x 9.3 mm
• 型番：PFM4414VB6M24D0CA0
• リードタイム：40週間
• 最小発注数量：1

製品の特長

• 小型・低背設計
• 堅牢なオートレンジャー入力
• 熱放散を高める両面熱ハウジング
• 外付け部品は最小限（整流器、ヒューズ、MOV、ホールドアップコンデンサ等）
• フィルタリング、過渡保護、インラッシュ保護を統合
• アクティブPFCにより、ほとんどのライン/負荷条件で通常0.95以上（フィルタ依存）
• 入力電圧範囲全体で400 Wを供給可能
• チャシス取り付けまたは基板取り付けのパッケージオプション
• VicorのPOLバッ ク / バックブーストレギュレータとの組合せで簡易なwall-plug-to-POL設計が可能

オプション / 設定項目

• 取付スタイル：基板取り付け（ショートピン / ロングピン）またはチャシス取り付け（Chassis Mount選択）
• 製品グレード：C（–20 ～ 100°C）または T（–40 ～ 100°C）
• 制御インターフェース：Always On

価格（MSRP）
数量 — MSRP
1+ — $1,023.04
10+ — $812.81
25+ — $741.70
100+ — $695.67

販売代理店在庫（掲載時点）
更新日 2025年12月31日 11:30 EST
Arrow: 0
Avnet: 0
Digi-Key: 0
Mouser: 0

参考資料（入手可能）

• データシート
• アプリケーションノート AN:039 — VIA™およびChiP™モジュールの熱管理
• 安全承認：cURus（UL 60950-1、CSA 60950-1）、EN/UL/CSA 62368-1、CEマー ク（LVDおよびRoHS）、CB証明書（IEC 62368-1）
• 機械図面およびCADモデル（2D/3D）

技術仕様

• 型番：PFM4414VB6M24D0CA0
• 製品シリーズ：PFM™
• 入力電圧範囲：85 V ～ 264 V AC
• 出力電圧：24 V
• 最大出力電力：400 W
• パッケージ：4414 VIA
• 代表的な外形寸法：4.35 x 1.4 x 0.37 in / 110.55 x 35.54 x 9.3 mm
• 取り付けオプション：チャシス取り付け（LUG）または基板取り付け（ショートピン / ロングピン）
• 熱仕様：両面熱ハウジング
• PFC：アクティブPFC、通常 > 0.95（フィルタ依存）
• 必要な外部部品：整流器、ヒューズ、MOV、ホールドアップコンデンサ
• リードタイム：40週間
• 最小発注数量：1
• MSRP（1+）：1,023.04 USD
• 製品グレード：C（–20 ～ 100°C）；T（–40 ～ 100°C）
• 制御インターフェース：Always On
• 安全承認：cURus、EN/UL/CSA 62368-1、CEマーク（LVD & RoHS）、CB証明書（IEC 62368-1）
