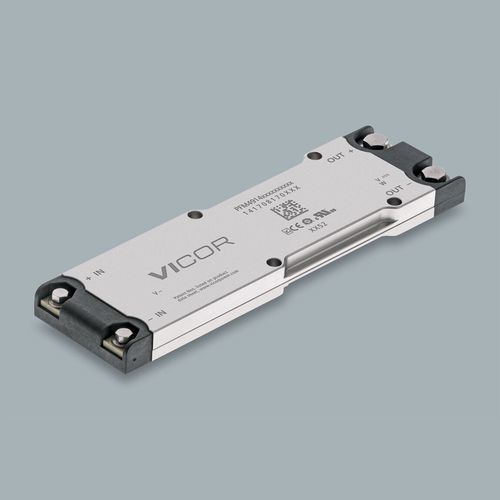

コンパクト電流変換器 PFM™

概要
PFM4914VB6M48D0CA0 は PFM™ シリーズの隔離型 AC-DC コンバータで、アクティブ電力因数補正（PFC）を内蔵しています。低プロファイルの 4914 VIA パッケージを採用し、シャーシまたは基板取付に対応、入力範囲（85–264 VAC）全域で 400 W を供給します。PFC 性能はフィルタと負荷に依存し、典型値で >0.95 です。Vicor POL の降圧／昇降圧レギュレータと組み合わせた wall-plug-to-POL 設計で、外付け部品を最小限に抑えた実装が可能です。

主要仕様

• 入力電圧範囲：85 V – 264 V AC
• 出力電圧：48 V
• 出力電力：400 W（入力範囲全域）
• パッケージ：4914 VIA；寸法 124.77 x 35.54 x 9.3 mm
• 取付オプション：シャーシ取付または基板取付（long pin / short pin / lug）
• アクティブPFC：典型 >0.95（フィルタ依存）
• 堅牢なオートレンジャーと両面放熱ハウジング
• 外付け部品が少なくて済む（整流器、ヒューズ、MOV、ホールドアップコンデンサ等）
• 製品グレード：C（–20～100°C）または T（–40～100°C）
• 制御インターフェース：Always On（オプション）

製品機能

• 低プロファイルの 4914 VIA パッケージ
• フィルタ内蔵、過渡保護および突入電流保護
• 広い入力範囲に対応する堅牢なオートレンジャー
• 放熱性を高めた両面放熱ハウジング
• Vicor POL レギュレータを用いた wall-plug-to-POL 設計向け
• シャーシ／基板取付バリアントを提供

価格（MSRP）
Quantity | MSRP (USD)
1+ | $1,021.98
10+ | $811.96
25+ | $740.94
100+ | $694.95

参考資料

• データシート
• Application note AN:039 – Thermal Management for VIA™ and ChiP™ Modules
• 安全認証 / 証明書（cURus、TUV/UL、CE、CB）
• 機械図面および 2D/3D モデル（IGS、STEP）

機械・パッケージ
4914 VIA パッケージ；寸法 4.91 x 1.4 x 0.37 in / 124.77 x 35.54 x 9.3 mm。設計統合のための機械図面と CAD モデルを提供します。

安全性と認証

• cURus
• TÜV / UL / CSA
• CE マーキングおよび該当指令
• CB 証明書

供給と納期
ページに表示される納期の例：40 weeks。最小発注数量：1。ディストリビュータの在庫と納期は製品ページで確認してください。

技術仕様

• 型番：PFM4914VB6M48D0CA0
• 製品ファミリ：PFM™
• モデル名：PFM4914
• 入力：85–264 VAC
• 出力：48 V
• 定格出力：400 W
• パッケージ：4914 VIA
• 寸法：124.77 x 35.54 x 9.3 mm（4.91 x 1.4 x 0.37 in）
• 取付スタイル：Board Mount Long Pin, Board Mount Short Pin, Chassis Mount (Lug)
• 動作グレード：C（–20～100°C）または T（–40～100°C）
• 典型機能：アクティブPFC（>0.95典型）、フィルタ内蔵、過渡/突入電流保護、オートレンジャー、両面放熱ハウジング
• 最小発注数量：1
• 参考納期：40 weeks
