形状測定システム LVC series
視覚3D部品

形状測定システム
形状測定システム
形状測定システム
形状測定システム
形状測定システム
形状測定システム
形状測定システム
形状測定システム
形状測定システム
形状測定システム
形状測定システム
形状測定システム
お気に入りに追加する
商品比較に追加する


特徴

物質的特性
形状
技術
視覚, 3D
測定製品
部品
応用
電子機器用, 医療用
その他の特徴
全自動, 無接触

詳細

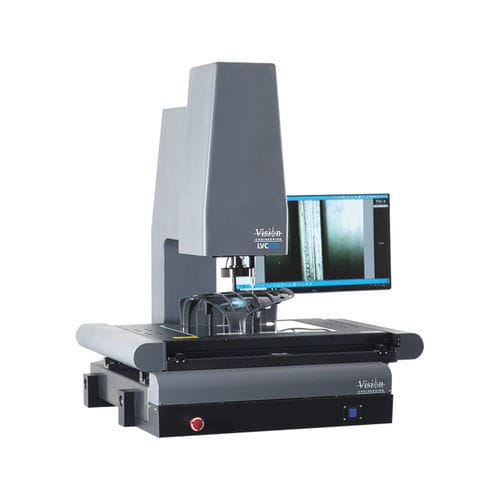

CNC3軸画像測定システム LVC400およびLVC200は全自動の3軸画像測定システムです。大きなコンポーネントから、小さい部品の複数一括処理など、複雑な測定からシンプルな繰返し測定まで、幅広い測定ニーズに簡単操作・高精度・高速自動測定でお応えします。 高速測定 電動測定ステージと電動ズームレンズが連動してシステムの動きを自動化し、測定時間と作業者の不快感を軽減します。 また、電動ズームレンズを使用すると、倍率の変更を測定プログラムの一部に含めることができるため、時間のかかる手動での変更の必要がなくなります。 使用分野 LVCシリーズは、精密工学、鋳造、プラスチック成形、電子機器、医療機器の製造など、幅広い用途において理想的な測定を実現します。 複雑な部品の接触測定 任意のタッチプローブにより、複雑な機能や3D形状を簡単に測定できます。複数のプローブモジュールを保管して自動的に交換するためのプローブモジュール交換ラックが備え付けられています。 小さな部品から大きな部品まで LVC400は、大型の400mm x 300mmステージを搭載しており大型部品の測定に最適です。また、パレタイジング機能を使用して複数の小型部品をスピーディーに測定することも可能です。 小さな部品をステージに配置し、1つのプログラムで自動測定することができます。 直感的なソフトウェア LVC製品には、測定プログラム作成から測定結果のレポート作成まで直感的に操作できるGUIで定評のあるM3ソフトウェアが搭載されています。M3ソフトウェアでは、プログラム可能な照明、DXFデータ取込みと画面上でのオーバレイ表示・比較、高度なエッジ検出、Excelへの直接データ転送を備えた機能測定が可能です。 また、ステッチングおよびパレットプログラム、マルチ機能ファインダーツール、スレッド測定オプション、計算機能による式の結果も含みます。
