計量システム EDGE VISTA

概要
Edge Seriesは、製造環境および小型精密部品の寸法検証向けに設計された3機種のコンパクトなビジョン計測システムです。現場（ショップフロア）への組み込み、プログラム可能な照明、自動特徴検出をサポートし、手作業による測定工程を削減して生産へのフィードバックを高速化します。

主な利点

• 作業者、シフト、バッチ間で再現可能な測定
• 3段階の自動化レベル：手動、2軸自動、フル3軸CNC
• パターン認識による自動特徴検出
• プログラム可能な照明と画像ステッチによる視野拡張

Edge Seriesの特長

• 01 — 製造現場に近接して統合できるコンパクトな設置面積
• 02 — 信頼できる品質管理を支える再現性のある測定
• 03 — 検査ワークフローに合わせた3つの自動化レベル
• 04 — 生産要件に応じて仕様決定、設置、サポートを行う計測技術の専門性

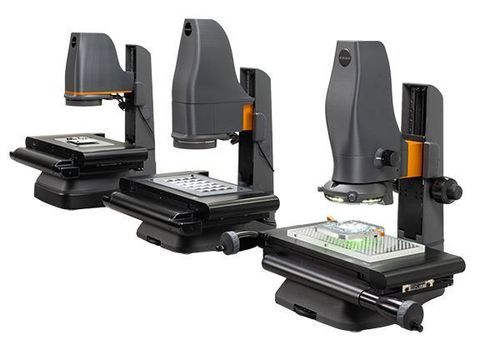

シリーズの3機種
APEX
管理された生産検査向けのフル3軸CNC測定。6.5:1（7位置）モータライズドズーム、モータフォーカス、調整可能なサブステージ絞り、プログラム可能なLED照明、パターン認識、画像ステッチ、GD&T測定機能、構造化レポート、M3計測ソフトウェアを備えます。

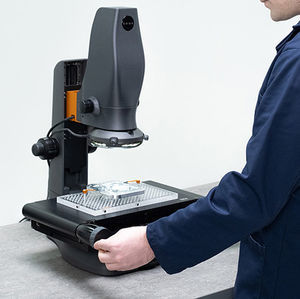

VISTA
繰り返し検査向けの高速2軸自動測定。3軸CNC制御を備えつつ2軸測定モードを提供し、低歪みテレセントリック光学、モータフォーカス、コリメートされたサブステージ照明、プログラム可能なLED照明、パターン認識、画像ステッチ、GD&T機能、M3ソフトウェアを搭載します。

CORE
生産検証向けの柔軟な手動測定。迅速な検査作業のための手動ステージ制御、インデックス式手動ズーム（6位置）、絞り制御のサブステージ照明、プログラム可能なLED照明、パターン認識、画像ステッチ、GD&T機能、M3計測ソフトウェアを備えます。

計測ソフトウェア（M3）
M3は、プログラム済み検査ルーチン、自動特徴検出（パターン認識）、バッチ検査、構造化レポート、DXFインポート/デジタル比較、SPCおよび品質システム向けデータ出力により再現可能な寸法検証を提供します。ワークフローやカスタム測定ルーチンは特定の作業に合わせて構成可能です。

用途

• 精密工学：ねじ、ギア、シャフト、肩部、溝、微小加工ハウジング
• 電子機器：コネクタピン、はんだパッド、部品間隔、基板の特徴
• 精密プラスチック＆3Dプリント：成形コネクタ、ハウジング、薄肉、複雑プラスチック部品
• 医療機器：カテーテル部品、ステントの特徴、微小成形部品

技術仕様（概要）

• 測定容量 (X / Y / Z): 200 x 100 x 95/100 mm (APEX / VISTA / CORE)
• 測定容量注記: 測定不確かさは ISO‑10360 第7部に従い決定
• レンズ (APEX): 6.5:1 モータライズド光学ズーム (7ポジション)
• レンズ (VISTA): 低歪みテレセントリックレンズ
• レンズ (CORE): 6.5:1 インデックス式手動光学ズーム (6ポジション)
• 視野 – 最大: APEX 12.4 x 7.8 mm; VISTA 35 mm 対角 (28 mm / 21 mm); CORE 15.5 x 10.0 mm
• 視野 – 最小: APEX 2.8 x 1.8 mm; VISTA 固定レンズ; CORE 2.5 x 1.5 mm
• 拡大率範囲 (22"モニタに合わせて表示): APEX 27x–117x; VISTA 10.3x; CORE 20x–117x
• レンズ制御: APEX ズーム & フォーカス モータ駆動; VISTA フォーカス モータ駆動; CORE ズーム & フォーカス 手動
• カメラ: APEX & CORE 2.3 MP (11.251 x 7.032 mm) CMOS; VISTA 5.0 MP (5.702 x 4.277 mm) CMOS
• 制御: APEX 3軸 CNC; VISTA 3軸 CNC; CORE 手動
• 最大積載量 (ステージ): 10 kg (全モデル)
• 標準設置寸法 (X / Y / Z) + PC & モニタ: APEX 800 x 520 x 570 mm; VISTA 800 x 520 x 550 mm; CORE 550 x 650 x 580 mm
• 作業ボリューム (PC & モニタ含む): APEX 1000 x 520 x 670 mm; VISTA 1000 x 520 x 620 mm; CORE 720 x 690 x 670 mm
• エンコーダ分解能: X,Y 1 μm; Z軸 0.5 μm
• 測定不確かさ (X–Y軸): APEX & CORE 5 + (6.5 L / 1000) μm; VISTA 5 + (9.54 L / 1000) μm (FOVモードで4 μm)。L = mm単位の長さ; 不確かさは ISO‑10360 第7部に準拠
• 測定不確かさ (Z軸): APEX & CORE 15 + (7 L / 1000) μm; VISTA はリストの通り Z 不確かさ該当なし
• 表面照明: 4セクターの明るい白色LEDリングライト、オプションのディフューザー（モデルにより異なる）
• サブステージ（透過）照明: APEX/CORE はアイリス調整可能な緑色LEDバックライト; VISTA はコリメートされた緑色LED
• 光制御: 全モデルで照明は完全プログラム可能
• 計測ソフトウェア: M‑Series / M3 同梱; プログラム検査、パターン認識、レポート、DXFインポート、データ出力および SPC 連携に対応
