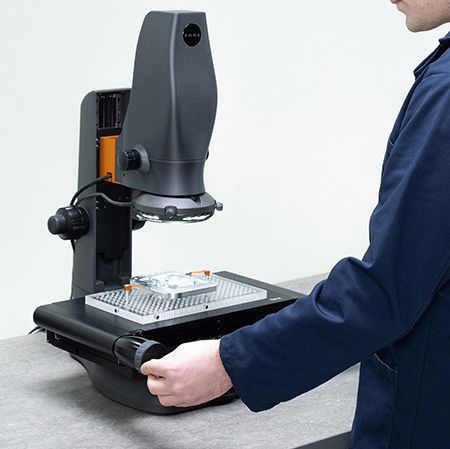

計量システム EDGE CORE

概要
Edge Seriesは生産現場向けのコンパクトなビジョン測定システムを3機種揃え、小型精密部品の寸法検査に対応します。製造工程近傍で再現性のある寸法検査を実施するためのコンパクトな自動化ソリューションで、製造および品質管理へのフィードバックを迅速化します。

主な利点

• オペレータやロット間での再現性ある測定
• 3段階の自動化レベル（手動、2軸自動、フル3軸CNC）
• パターン認識による自動特徴検出

シリーズ概要
Edge Seriesは現場計測を支援する3つのシステムを提供します。COREは柔軟な手動検査、VISTAは高速な2軸自動測定、APEXはフル3軸CNC測定で最大の自動化スループットを実現します。

APEX — フル3軸CNC測定

• フル3軸CNC制御および測定
• モータライズド6.5:1ズーム光学（7ポジション）
• モータライズドフォーカス
• 平面部品と旋削部品向け可変サブステージアイリス制御
• プログラム可能なLED照明（4セクターリング）
• パターン認識による自動特徴検出
• 画像スティッチング機能
• GD&T（幾何公差）測定機能
• 構造化されたレポートとデータエクスポート
• M3計測ソフトウェア（M‑Series）

VISTA — 高速2軸自動測定

• 3軸CNC制御、2軸測定ルーティン
• 低歪みのテレセントリック光学（大視野）
• モータライズドフォーカス
• コリメートされたサブステージ照明
• プログラム可能なLED照明
• パターン認識による自動特徴検出
• 画像スティッチング機能
• GD&T測定機能
• 構造化されたレポートとデータエクスポート
• M3計測ソフトウェア（M‑Series）

CORE — 柔軟な手動検査

• 柔軟な検査作業向けの手動ステージ制御
• 手動6.5:1インデックス式ズーム光学（6ポジション）
• 平面および旋削部品向けアイリス制御のサブステージ照明
• プログラム可能なLED照明
• パターン認識による自動特徴検出
• 画像スティッチング機能
• GD&T測定機能
• 構造化されたレポートとデータエクスポート
• M3計測ソフトウェア（M‑Series）

計測ソフトウェア（M3 / M‑Series）
M3は、プログラムされた検査ルーチン、自動特徴検出、構造化レポートにより再現性のある寸法検査を実現します。

• プログラム検査ルーチンの作成と実行
• 測定プログラムの保存と呼び出し
• 自動特徴位置決めのためのパターン認識（Eye Measure）
• 複数部品のバッチ検査
• 構造化された測定レポートおよびDXF取り込み／デジタル比較
• SPC用データエクスポートおよび品質システム連携

適用分野

• 精密工学：ネジ、ギア、シャフト、段差、溝、小型加工ハウジングの測定
• 電子機器：極小部品、コネクタピン、はんだパッド、基板特徴の検査
• 精密プラスチック＆3Dプリント：成形コネクタや樹脂ハウジングの非接触測定、バリ、収縮、反りや変形の検出
• 医療機器：カテーテル部品、ステント形状、外科機器要素、小型成形部品の検査

Edge Seriesの利点

• 生産対応のコンパクトな占有面積で現場配置が可能
• オペレータ、シフト、ロット間での測定再現性
• 検査要件に応じた3段階の自動化選択肢
• 適切な仕様決定と統合を支援する計測専門知識、トレーニング、アプリケーションサポート

技術仕様（概要）
測定能力（X / Y / Z） — APEX / VISTA / CORE: 200 x 100 x 95/100 mm
視野（最大） — APEX: 12.4 x 7.8 mm; VISTA: 35 mm対角（28 mm / 21 mm）; CORE: 15.5 x 10.0 mm
視野（最小） — APEX: 2.8 x 1.8 mm; VISTA: 固定レンズ; CORE: 2.5 x 1.5 mm
倍率範囲* — APEX: 27x–117x; VISTA: 10.3x; CORE: 20x–117x（22"モニタに合わせて表示）
レンズ制御 — APEX: ズームおよびフォーカスモータ制御; VISTA: フォーカスモータとテレセントリックレンズ; CORE: 手動ズーム・フォーカス
カメラ — APEX & CORE: 2.3 MP CMOS (11.251 mm x 7.032 mm); VISTA: 5.0 MP CMOS (5.702 mm x 4.277 mm)
制御 — APEX & VISTA: 3軸CNC; CORE: 手動ステージ制御
最大搭載質量 — 10 kg（全モデル）
標準占有寸法（PC・モニタ含む） — APEX: 800 x 520 x 570 mm; VISTA: 800 x 520 x 550 mm; CORE: 550 x 650 x 580 mm
作業体積（PC・モニタ含む） — APEX: 1000 x 520 x 670 mm; VISTA: 1000 x 520 x 620 mm; CORE: 720 x 690 x 670 mm
エンコーダ分解能 — X,Y: 1 µm; Z軸: 0.5 µm（全モデル）
測定不確かさ（X–Y軸）* — APEX & CORE: 5 + (6.5 L / 1000) µm; VISTA: 5 + (9.54 L / 1000) µm（FOVモードで4 µm）
測定不確かさ（Z軸）* — APEX & CORE: 15 + (7 L / 1000) µm; VISTA: 該当なし
表面照明 — 4セクターの白色LEDリングライト（必要に応じてディフューザ有り、機種により異なる）
サブステージ（透過）照明 — アイリス調整可能な緑色LEDバックライト（APEX/CORE）またはコリメート緑色LED（VISTA）
光制御 — LED照明は全てプログラム可能（全モデル）
測定ソフトウェア — M‑Series / M3（システムに同梱）；機能拡張用のソフトモジュールあり
